Hello, cela fait un bon moment que je doit me faire un jeu de poignées, j'avais dans mes tiroirs de vielles TCR qui ne sont pas désagréables et donc, j'ai décidé de les modifier pour en faire quelque chose de potable, je vous donne ici la marche que j'ai suivit et les trouvailles que j'ai faites.

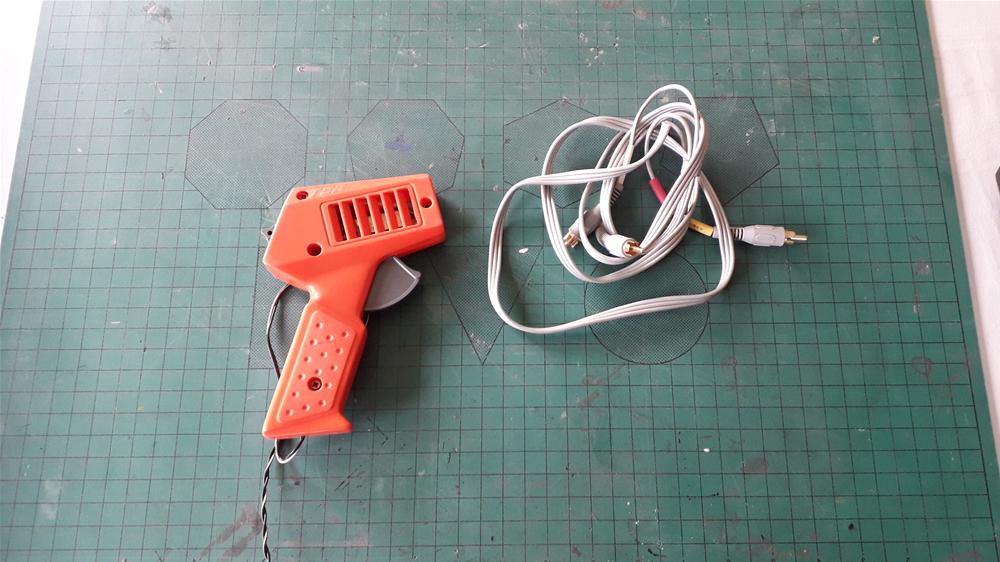

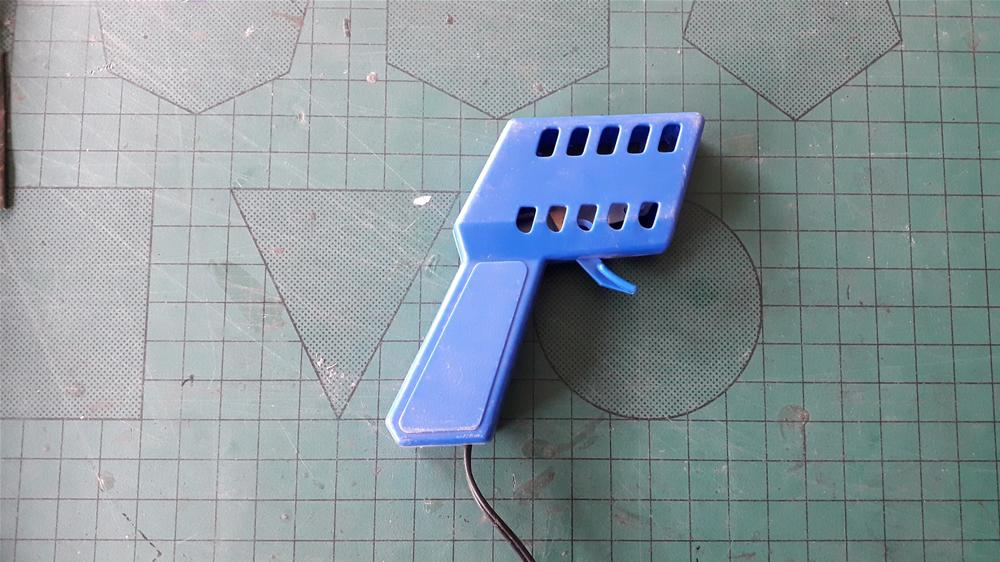

Tout d'abord, on réunit le matériel, une poignée TCR, un vieux cable RCA trois fils genre raccord péritel, un porte patin artin, un peu de colle chaude et trois fiches bananes.

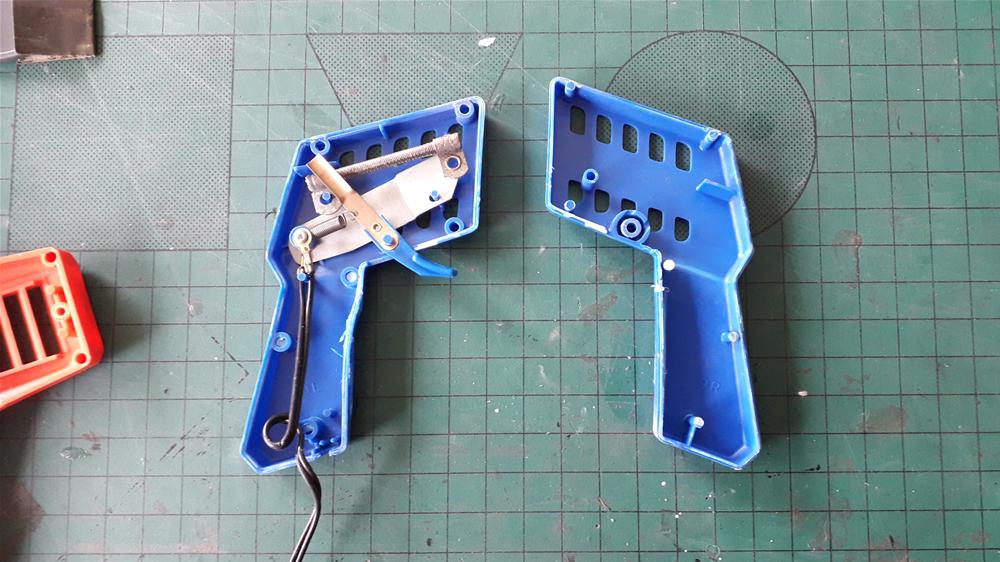

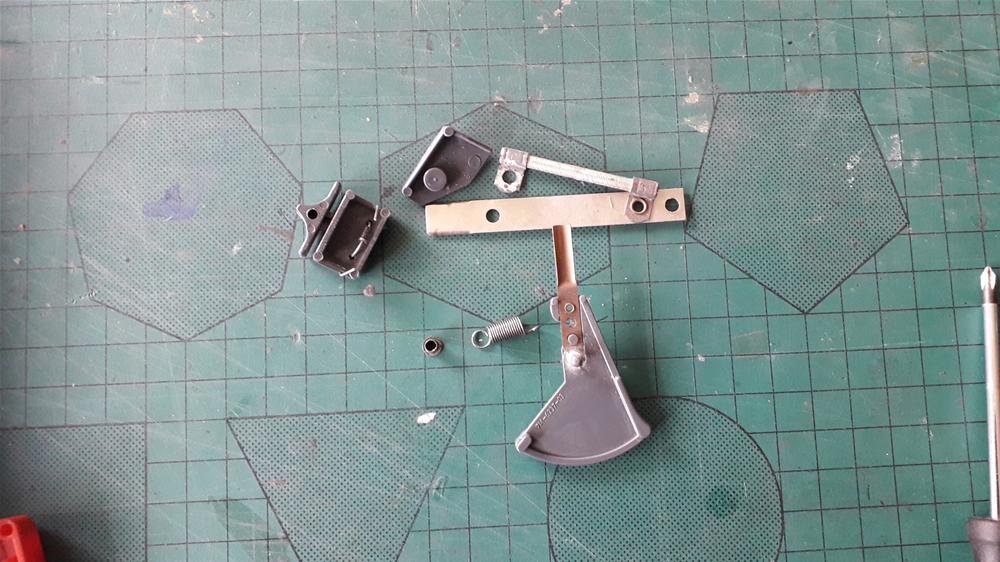

Ensuite, on ouvre la poignée TCR, 4 vis et on accède aux pieces on retire l'ensemble






Ici, je vais mettre un tuto dans le tuto, il s'avère que j'ai remarqué que dans les poignées Tyco et Hotweels, il s'agit de la même forme de resistance, mais avec une valeur de 70 ohms ! il est donc facile de retirer l'une pour mettre l'autre, un coup de perceuse pour faire sauter le rivet, et on replace avec un boulon-ecrou qui permettra plus tard de refaire la manip inverse si désiré.


Poignée hotweels :




J'ai repris dans cette poignée le ressort qui est beaucoup plus doux que celui de la TCR et la résistance, La valeur est frappée sur l'extremité





un test à l'ohmetre pour voir :






je voulais voir la précision de fabrication, on y est presque. la resistance tcr accuse 6 ou o 7 ohms de plus que la valeur annoncée mais je n'avait pas nettoyé les cosses...ca doit jouer un peu

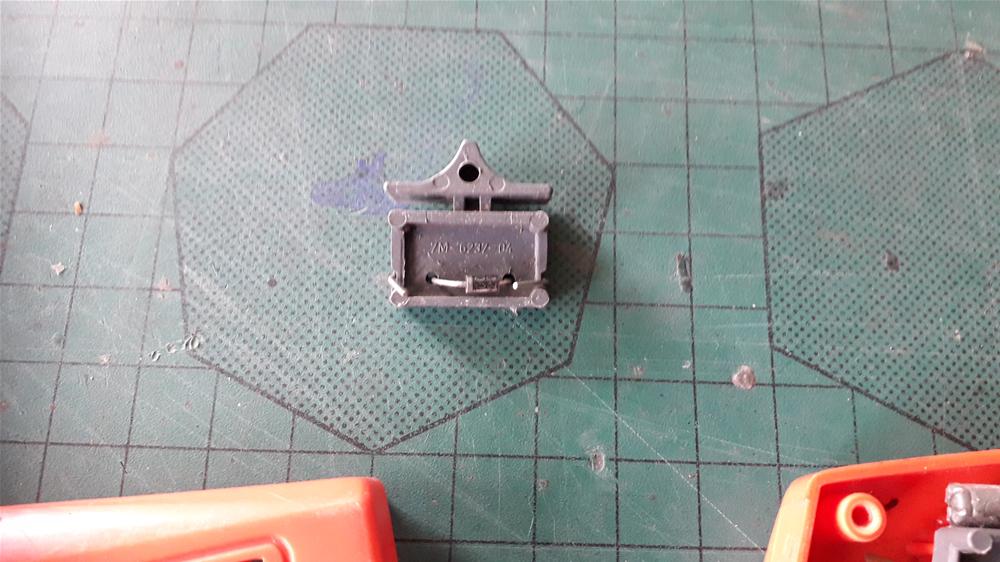

Allez on reprend le tuto ! donc de la poignée, on conserve tout sauf la piece avec la diode qui sert au changement de voie,

 eventuellement, on change ou pas le ressort, selon ses gouts. Un bon nettoyage, un coup de papier 600 et tout redevient propre et brillant sur les parties qui font les contacts.

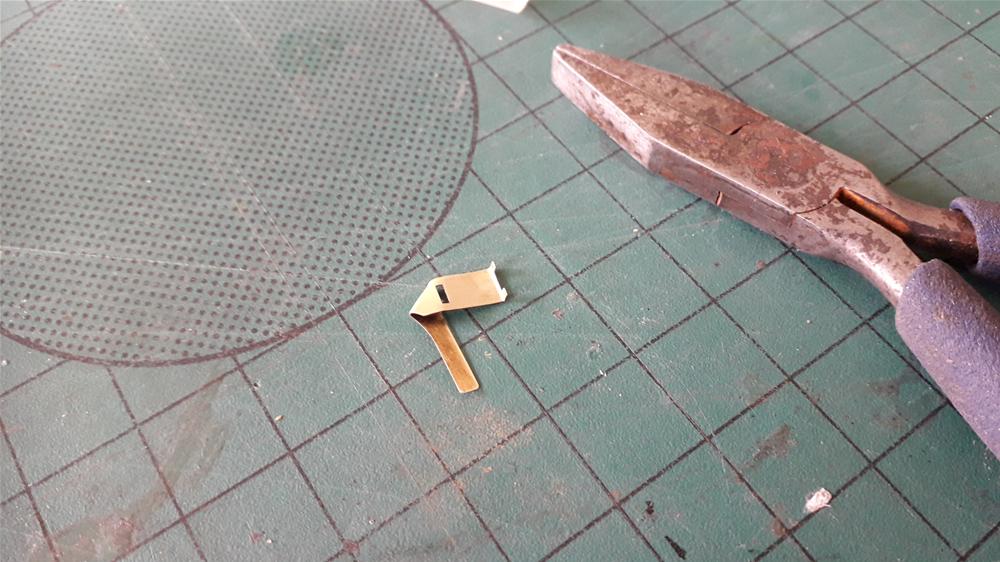

Ensuite on va plier un porte patin artin en L c'est lui qui servira de contacteur pour le frein. l'extremité et pliée à angle pour bien poser sur la piece qui recoit la gachette.

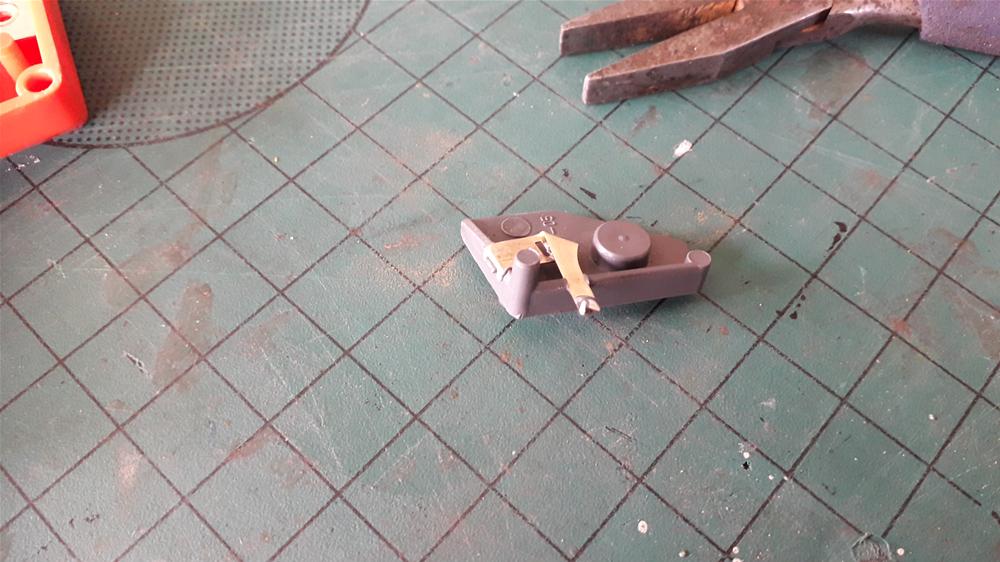

le tout est mis en place au fer a souder en enfoncant doucement la piece dans le plastique. on ponce un peu l'attaque pour etre sur que le contact se fasse bien.

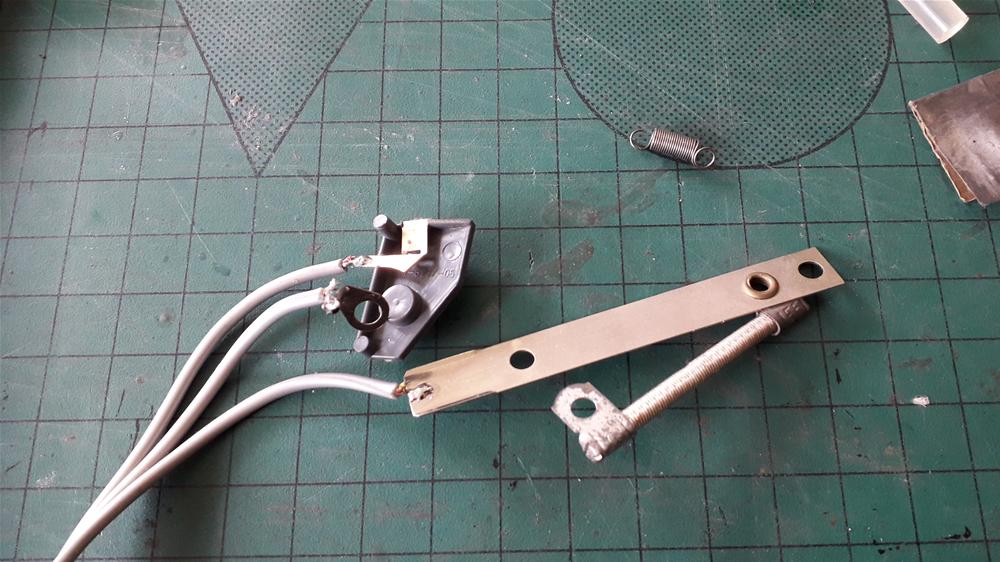

On soude ensuite le cable à ces différentes pieces, sur l'anneau qui retient le ressort de gachette, sur la pate artin et sur la piece qui supporte la resistance. je n'ai utilisé que les tresses cuivrée sur ce cable, pas le cable "signal" qui est très fin et gainé de couleur

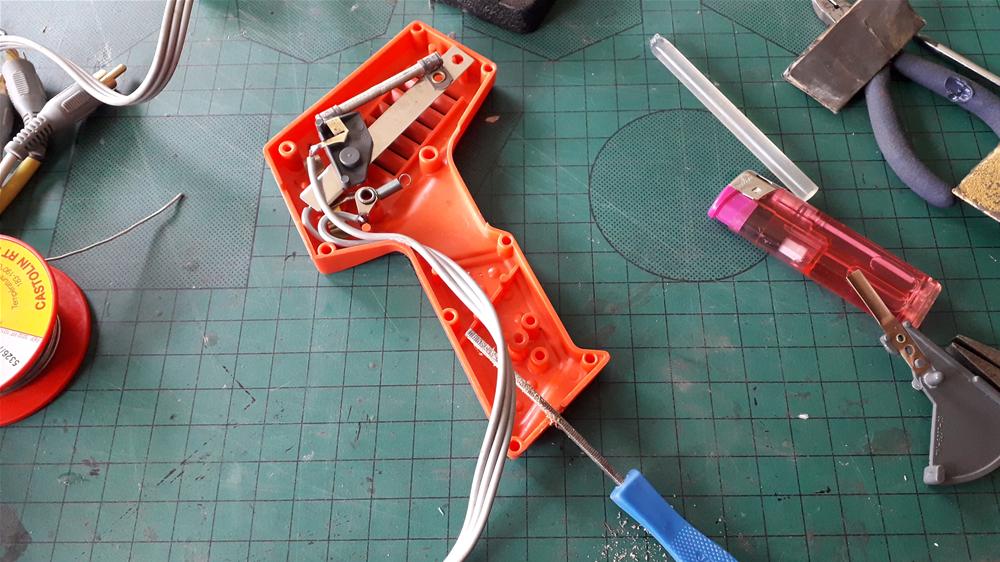

on lime le passage de cable en bas, et on fait bien passer le cable contre la paroi, je l'ai collé à la colle chaude sur cet endroit, s'il se déplace, il risque de gener le passage de la gachette.

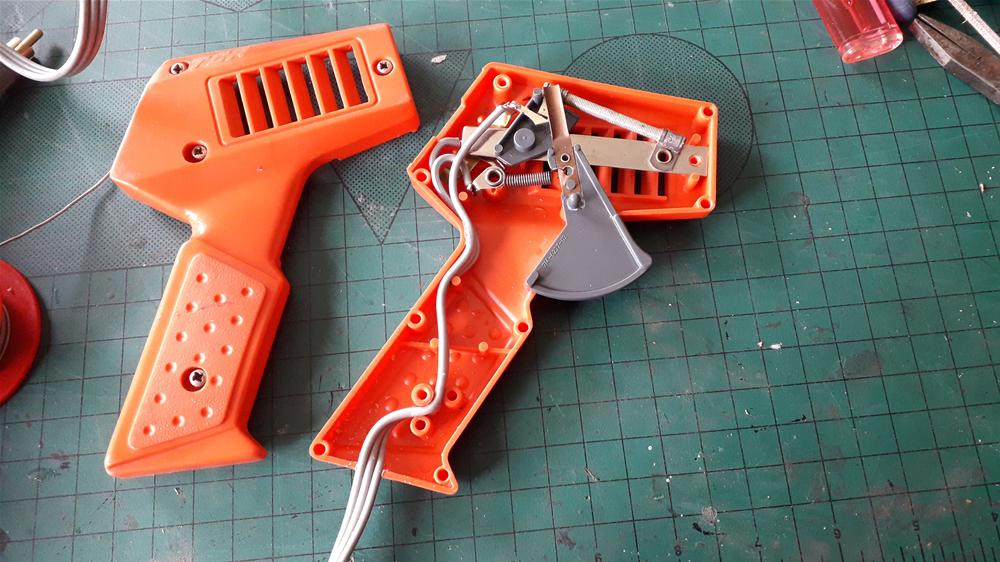

On remonte tout dans la poignée, on revérifié les soudures, si le contact est bon sur la pate de frein et qu'aucun autre contact non désiré soit présent.

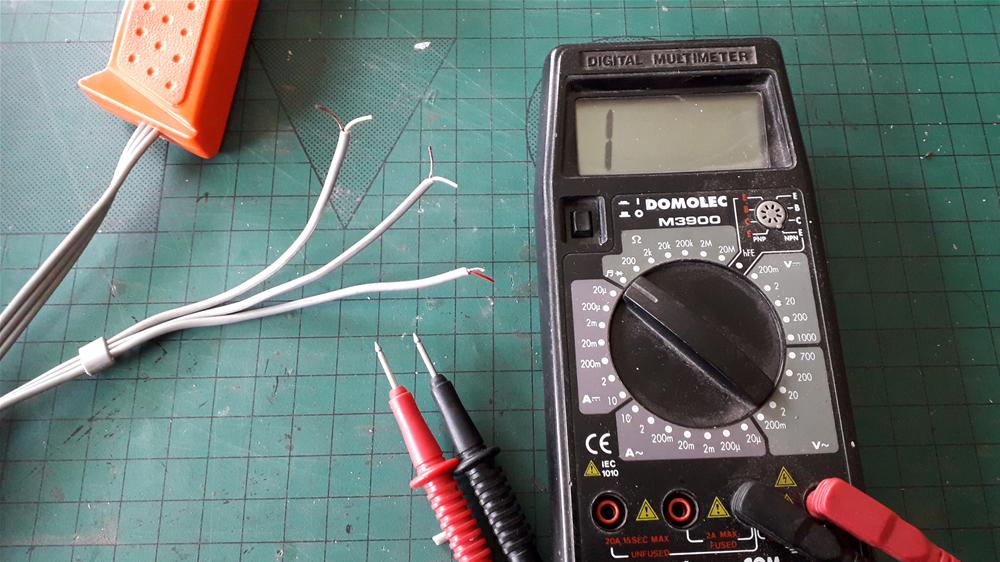

Une fois remonté, on test au multimetre
1 ) en position "verification de diodes" si le contact est bon sur les fils noirs et rouges gachette laché et rompu gachette appuyée légèrement.
2 ) en position Ohms si la resistance joue bien son role sur les fils noir et jaune

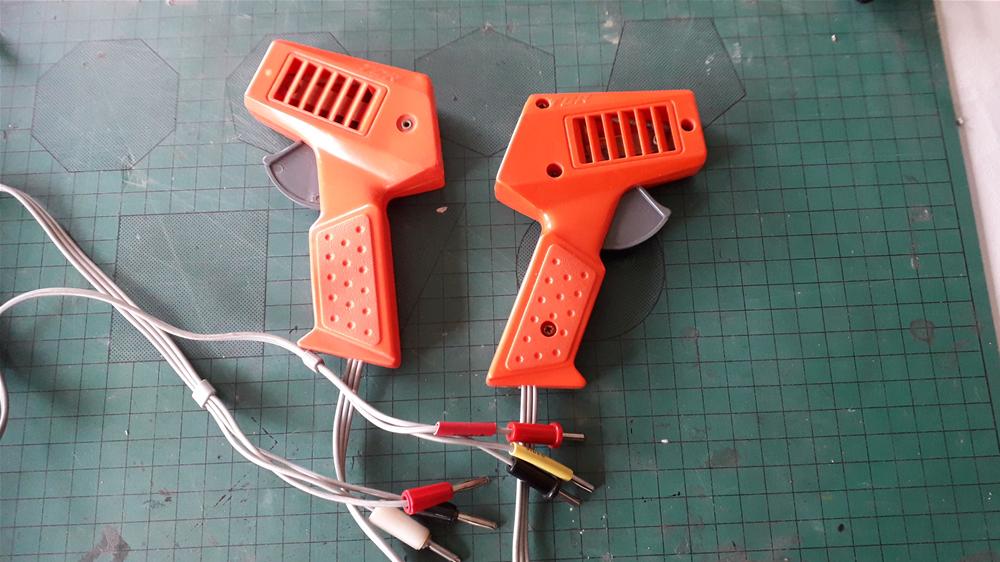

Une fois vérifié, on monte les bananes en respectant bien les couleurs, le cable rca est pratique sur ce point, la couleur du cable signal permet de retrouver facilement son montage.





Et enfin !!! comme tout montage il faut le valider, voir si les conections sont bonnes, si la resistance ne chauffe pas anormalemennt etc...


Je préconise 3 heures de chronos intensif, c'est pour être sur !!!  Mr. Green


j'espere que ce montage pourra vous servir, ces poignées ne sont pas désagréable du tout et me rendent bien service, la gachette est assez longue et la sensation très correcte, la possibilité de mettre une resitance en 70 est bien sympathique et permet d'afiner à son gout.
