Bonsoir à tous,

Je me suis remis un peu à la bricole, j’ai tant de choses en attente, et si peu de temps!

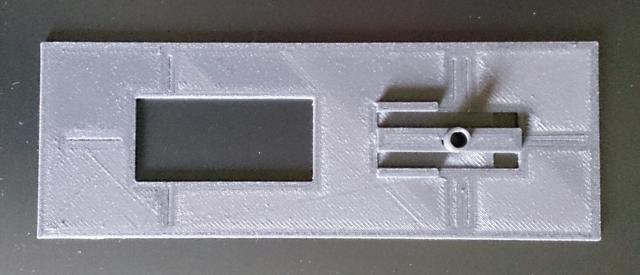

Au vu de mes plans, Monfred, que je RE , m’a dessiné en 3D ce châssis que j’ai qualifié de « modulable » et Shohin me l’a imprimé,   à toi aussi.
Ayant réalisé plusieurs résines sur des bases métal, le gros problème résidait dans l’adaptation d’un châssis roues directrices.
Sans solutions facilement adaptables, tout était bien rangé dans des tiroirs.

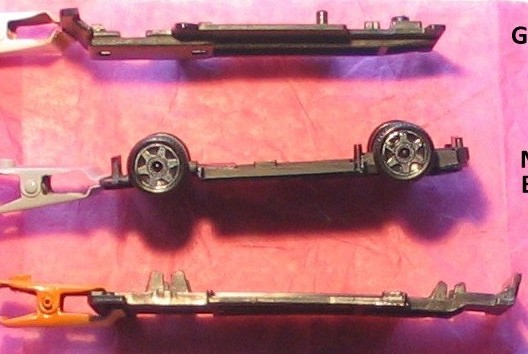

Sur 3 modèles, force est de constater que les châssis sont « pratiquement » plats.





D’où l’idée de ma demande dont voici le résultat.



Ce châssis correspond à un grand empattement, soit celui d’une Lancia 037, approximativement au 1/40. J’insiste sur l’approximativement !
Voici donc les phases d’adaptation.

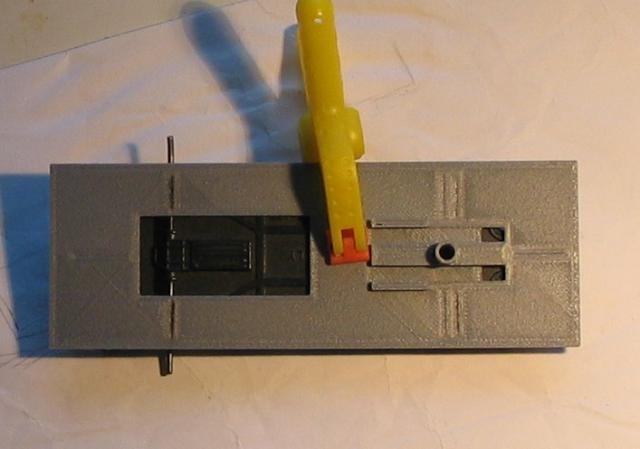

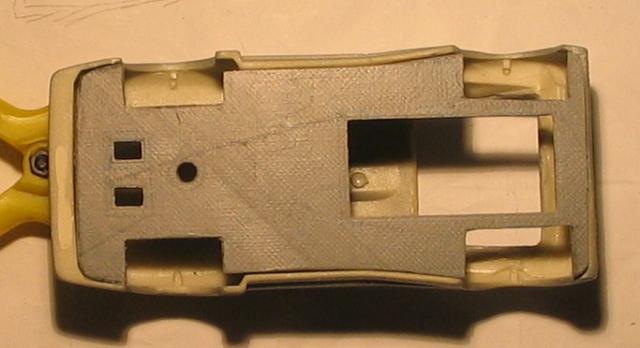

Positionnement du châssis d’origine.



Le travail s’effectuant à l’envers, bien positionner l’axe du moteur.

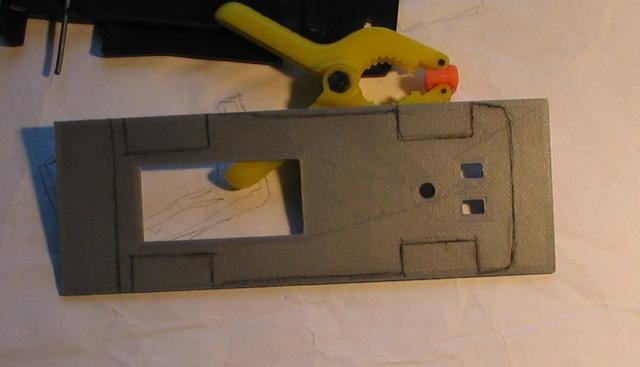

Traçage des contours à la pointe à tracer fine, et marquage au crayon gras.



Détourage. Le plus facile est fait,

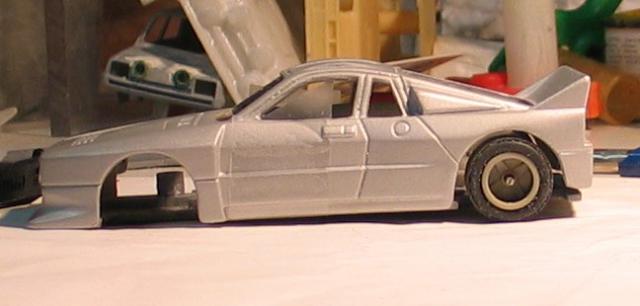

et présentation sur le modèle.



Essai avec berceau moteur pour vérifier l’axe du train arrière.

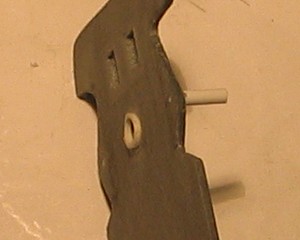

Pose d’une bague 1 mm pour le guide,

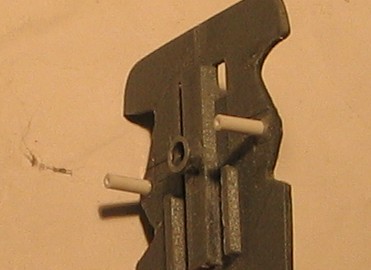

Collage des pivots et diminution de 1 mm du guide sur sa partie supérieure.

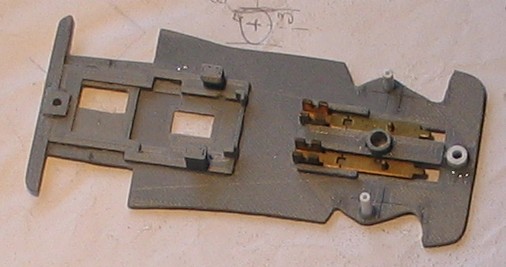

Le châssis est terminé!

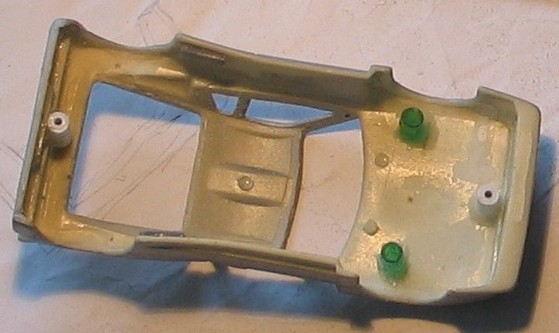

Sur la carrosserie les puits de vis sont collés ainsi que les blocages de la direction.
J’ai collé 2 petits taquets à l’arrière pour assurer le calage du châssis.

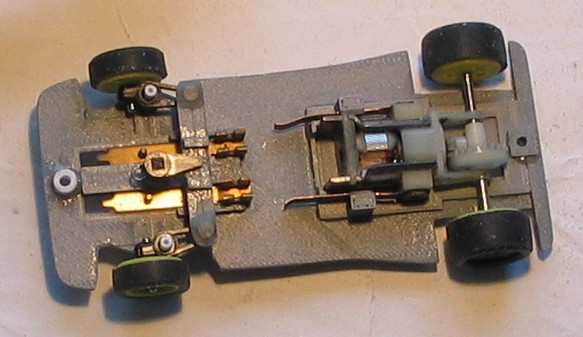

Installation des accessoires. Allongement des barres de contact avec de la tresse.



Il y a un peu de taf, mais plus la peine de sacrifier et de charcuter un ou deux châssis Jouef, de bricoler de la carte plastique pour des tentatives d’adaptation.

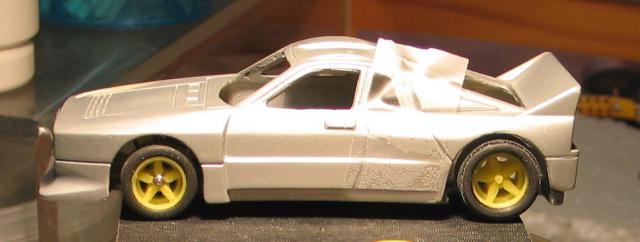

Assemblage final!



Reste plus qu’à passer à la déco. Une autre étape pour un autre Post!

L’avantage de ce châssis, c’est qu’il est adaptable à la demande.
La prochaine adaptation sera probablement sur une résine de Golf GTI, ou sur ma 307 WRC roues fixes, dont les empattements sont plus courts.

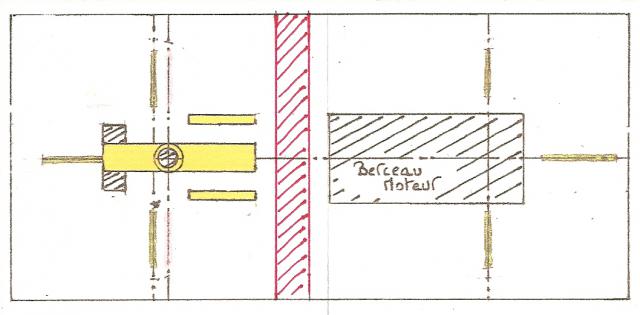

Exemple de projet pour la Golf GTI.
En rouge la partie à supprimer (- 7 mm), pour arriver à l’empattement voulu.



Il suffira de souder à l’acétone les 2 parties.

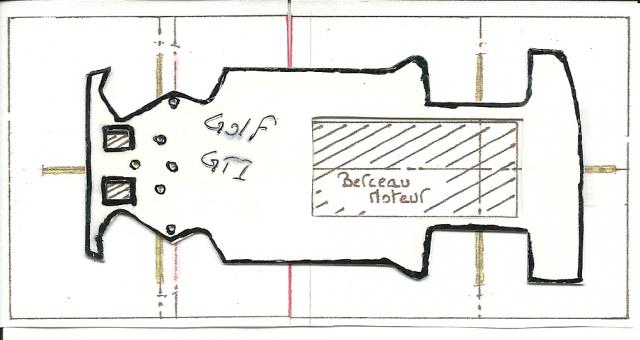

Présentation d’un gabarit, taillé à l’arrach’ dans du bristol, pour démo.

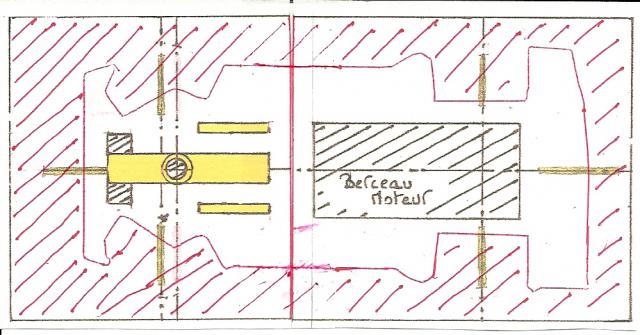

Hachuré en rouge les parties à supprimer.




Reste plus qu’à passer à la déco. Une autre étape pour un autre Post!




Pour ma part, voilà comment me simplifier la vie et économiser mes neurones.
Grâce aux repères sur le châssis, les prises de cotes sont précises.

Pour un premier post sur mes bidouillages, j’espère que le sujet vous aura intéressé.
Peut-être cela donnera des idées à certains !

Encore un grand   à Monfred et Shohin, qui m’ont permis de concrétiser ce projet !

Bonne soirée à tous !
Cordialement.
.








La plus grave maladie du cerveau, c'est de réfléchir!

AIM
Publicité






 PostPosted: Tue 4 Dec 2018 - 23:04    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

JMG
Préparateur Officiel Jouef

Online

Joined: 07 Jun 2010
Posts: 8,120
Localisation: ile de france
Code postal: XXXXX

 PostPosted: Tue 4 Dec 2018 - 23:16    Post subject: Châssis modulable Back to top

 Très bonne idée !



cumulus
Rookie

Online

Joined: 05 Nov 2015
Posts: 512
Localisation: Manosque
Code postal: 04100

 PostPosted: Tue 4 Dec 2018 - 23:21    Post subject: Châssis modulable Back to top

quand je pense à toutes les idées de scratchs de statique que j'ai en tête, je ne sais pas si je dois rire ou pleurer, génial !



For ever

dede40


Offline

Joined: 04 Apr 2018
Posts: 22
Localisation: Saint Pierre du Mont
Code postal: 40280

 PostPosted: Tue 4 Dec 2018 - 23:25    Post subject: Châssis modulable Back to top

Bonsoir,
Content que ça vous intéresse!
J'ai demandé quelques modifications mineures suite à cette première adaptation, juste de quoi faciliter le travail!
A+

La plus grave maladie du cerveau, c'est de réfléchir!

AIM
parislot
Modérateur

Offline

Joined: 04 Apr 2010
Posts: 8,198
Localisation: IDF
Code postal: 92

 PostPosted: Wed 5 Dec 2018 - 00:08    Post subject: Châssis modulable Back to top

 Très beau travail

Daryl
Administrateur

Offline

Joined: 09 Jan 2011
Posts: 5,760
Localisation: Centre
Code postal: 36

 PostPosted: Wed 5 Dec 2018 - 00:14    Post subject: Châssis modulable Back to top

Super travail !...

A+

PERSONNE
Maître Carrossier Jouef

Offline

Joined: 05 May 2015
Posts: 725
Localisation: deville les rouen
Code postal: 76250

 PostPosted: Wed 5 Dec 2018 - 00:38    Post subject: Châssis modulable Back to top

super boulot très propre et vite réalisé.
te voilà dans la cour des grands avec un super modèle de très bon choix.
félicitations.

l'ennemi est con, il croit que c'est nous l'ennemi alors que c'est lui

MONFRED
Pilote Vétéran

Offline

Joined: 19 Apr 2017
Posts: 561
Localisation: AUVERGNE
Code postal: 03000

 PostPosted: Wed 5 Dec 2018 - 08:18    Post subject: Châssis modulable Back to top

   , au delà du résultat j'admire les présentations de DD , même ses demandes que j'ai reçues  étaient précises claires sous forme d' un  PDF  et  illustrées comme ce post  qui  montre tout le processus de façon très pédagogique .



Dans l'histoire  je ne fus que de modestes  ''jambes'' car  le dessin du châssis est très simple ,  encore        à DD , la ''tête''  , qui a imaginé ,conçu et réalisé .



Je sens que le post déco sera de la même veine !!!










vlfmbg


Offline

Joined: 31 Jan 2017
Posts: 69
Localisation: France
Code postal: xxxxx

 PostPosted: Wed 5 Dec 2018 - 10:38    Post subject: Châssis modulable Back to top


Astolive
Co-administrateur

Online

Joined: 09 Nov 2011
Posts: 10,345
Localisation: Ancenis
Code postal: 44150

 PostPosted: Wed 5 Dec 2018 - 12:21    Post subject: Châssis modulable Back to top



jouez jouef

Ironside
Pilote Vétéran

Offline

Joined: 16 Oct 2013
Posts: 2,673
Localisation: la mure d'isere
Code postal: 38350

 PostPosted: Thu 6 Dec 2018 - 02:02    Post subject: Châssis modulable Back to top



dede40


Offline

Joined: 04 Apr 2018
Posts: 22
Localisation: Saint Pierre du Mont
Code postal: 40280

 PostPosted: Thu 6 Dec 2018 - 22:46    Post subject: Châssis modulable Back to top

Bonsoir à tous et un grand   pour vos commentaires positifs! C'est très encourageant!
Les derniers décals sèchent.
A bientôt pour la présentation du modèle terminé.
