 PostPosted: Fri 11 Sep 2020 - 12:01    Post subject: IMPRESSION 3D Back to top

c'est topissime!

Publicité






 PostPosted: Fri 11 Sep 2020 - 12:01    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

miche
Maître Carrossier Jouef

Offline

Joined: 22 Sep 2010
Posts: 4,883
Localisation: caveirac
Code postal: 30820

 PostPosted: Fri 11 Sep 2020 - 13:12    Post subject: IMPRESSION 3D Back to top

..............


Gérard
Pilote Vétéran

Offline

Joined: 21 Nov 2009
Posts: 3,887
Localisation: Nièvre
Code postal: 58

 PostPosted: Fri 11 Sep 2020 - 14:00    Post subject: IMPRESSION 3D Back to top



A+ amitiés Gérard

parislot
Modérateur

Offline

Joined: 04 Apr 2010
Posts: 9,335
Localisation: IDF
Code postal: 92

 PostPosted: Fri 11 Sep 2020 - 15:45    Post subject: IMPRESSION 3D Back to top

 J'ai deux questions sur ton châssis :


- Pourrais-tu mettre le guide devant l'axe avant ?
- A quelle profondeur se situe le moteur par rapport au châssis ? Sur tes photos on le voit effleurer au dessus mais quid au dessous ?


Pour les tresses et guide tu pourrais peut-être envisager un guide au 1/32 clipsable qui sont de loin les systèmes les plus simples et performants que je connaisse

bury the hatchet


Offline

Joined: 15 Jun 2020
Posts: 163
Localisation: Suisse
Code postal: 1377

 PostPosted: Fri 11 Sep 2020 - 16:21    Post subject: IMPRESSION 3D Back to top

tes jantes grises style R8 sont chouettes!


pourquoi ne pas avoir reproduit la direction sur le train avant?

MONFRED
Pilote Vétéran

Online

Joined: 19 Apr 2017
Posts: 1,261
Localisation: AUVERGNE
Code postal: 03000

 PostPosted: Fri 11 Sep 2020 - 16:28    Post subject: IMPRESSION 3D Back to top

@astolive



- Pourrais-tu mettre le guide devant l'axe avant ?   :   actuellement c'est la configuration Jouef  roues fixes ( copie de l'implantation R5 et de pratiquement toutes les autres)  , on  peut le passer devant  mais ce châssis se voulant universel celà risque d'exclure les voitures à faible porte à faux avant  ( quoique  en implantant le puits de vis derriere,  l'axe prend sa place et c'est peut être quif quif ) .  Penses  tu que celà soit important  ? toutes les Jouef sont comme ça (guide derriere l'axe)  ,



- A quelle profondeur se situe le moteur par rapport au châssis ? Sur tes photos on le voit effleurer au dessus mais quid au dessous ?   le moteur est à plat à environ  1 mm du fond du châssis



- Pour les tresses et guide tu pourrais peut-être envisager un guide au 1/32 clipsable qui sont de loin les systèmes les plus simples et performants que je connaisse : c'est au programme , dés que j'ai  le temps  je fais le dessin .





@Bury    : c'est fait mais ici le destinataire n'a pas souhaité  et  moi ça me va bien car c'est du travail en plus!! Mr. Green




Astolive
Co-administrateur

Offline

Joined: 09 Nov 2011
Posts: 12,327
Localisation: Ancenis
Code postal: 44150

 PostPosted: Sat 12 Sep 2020 - 09:54    Post subject: IMPRESSION 3D Back to top

Ici ces moteurs sont presque équivalents, et c'est le bleu qui semble un peu plus puissant
5 châssis bien équipés qui attendent leur robe


A+

jouez jouef

MONFRED
Pilote Vétéran

Online

Joined: 19 Apr 2017
Posts: 1,261
Localisation: AUVERGNE
Code postal: 03000

 PostPosted: Sat 12 Sep 2020 - 11:46    Post subject: IMPRESSION 3D Back to top




oui en effet étonnant , les rouges rien qu'au bruit on sens qu'ils tournent bien plus vite et à vide ils font centrifuger les pneus , pas les bleus ?


Leur tension de démarrage semble aussi plus élevée que celle des bleus .



Hier soir  nettoyage au produit contact electrique et graissage et les bleus ont nettement amélioré leur perf ( 0.5 s de moins) sans atteindre les pointes des rouges veritables fusée en ligne droite mais plus delicats en zone de virages car leur reprise est assez violente.


A voir une fois chargé d'une carrosserie.

JMG
Préparateur Officiel Jouef

Online

Joined: 07 Jun 2010
Posts: 9,683
Localisation: ile de france
Code postal: XXXXX

 PostPosted: Sat 12 Sep 2020 - 14:20    Post subject: IMPRESSION 3D Back to top

3 bobinages rouges sont arrivés hier soir (ce matin très très tôt) à la maison !


en 12 V :
0,11 A - 23300 tr/mn
0,10 A - 23000 tr/mn
0,10 A - 23700 tr/mn


en 17,7 V :
0,13 A - 36500 tr/mn


Ils ont des charbons donc ils peuvent supporter de l'alimentation Jouef (16 et +).
Ils ont une consommation un peu supérieure au FF-030 et tournent comme des Carrera GO/SCX Compact avec sans doute un peu moins de nervosité (0,10 au lieu de 0,07 A).







parislot
Modérateur

Offline

Joined: 04 Apr 2010
Posts: 9,335
Localisation: IDF
Code postal: 92

 PostPosted: Sat 12 Sep 2020 - 16:25    Post subject: IMPRESSION 3D Back to top

 Merci Monfred pour tes réponses. En fait dans mes questions je pensais plutôt à un châssis pour scratcher toutes les carrosseries 1/43 comme les DNano, Burago ou autres.

Astolive
Co-administrateur

Offline

Joined: 09 Nov 2011
Posts: 12,327
Localisation: Ancenis
Code postal: 44150

 PostPosted: Sun 13 Sep 2020 - 10:11    Post subject: IMPRESSION 3D Back to top

  D'où viennent vos moteurs ?


A+

jouez jouef

MONFRED
Pilote Vétéran

Online

Joined: 19 Apr 2017
Posts: 1,261
Localisation: AUVERGNE
Code postal: 03000

 PostPosted: Sun 13 Sep 2020 - 10:25    Post subject: IMPRESSION 3D Back to top



@astolive :  les rouges et les bleues viennent d'un achat  proposé sur le forum  par  BRM .




Voici une fiche technique d'un "bleu'     : http://www.pc-harry.de/shop/Mabuchi SH 030 SA.pdf





12 v   15000 tr/mn    si on compare aux chiffres de JMG concernant des "rouges"  mon constat est confirmé, je l'ai  re-vérifié : à fond  et à vide  sous 12v les  pneus des rouges sont éjectés des jantes alors qu'ils ne bougent pas avec les bleus .




Il est difficile de s'y retrouver  , sur ebay et ali express on ne trouve que des rouges semble t il ( ou oranges )  donnés pour  3v et 10000 t/mn , le prix defi toute concurence sur ali express à  0.45 € piéce !



et sur le site de Mabuchi il n'y en a qu'un seul modèle :  https://product.mabuchi-motor.com/detail.html?id=59


donné pour tourner entre 6 et 12 v  à 22300 t/mn sous 12v  et 0.08 A




Je pense que mabuchi présente  son moteur '' de base''  et qu'il fabrique aussi comme il le dit dans certaines réponses de la FAQ selon les spécification du client d’où peut être ces modèles différents ?


Last edited by MONFRED on Sun 13 Sep 2020 - 11:05; edited 2 times in total

Astolive
Co-administrateur

Offline

Joined: 09 Nov 2011
Posts: 12,327
Localisation: Ancenis
Code postal: 44150

 PostPosted: Sun 13 Sep 2020 - 10:52    Post subject: IMPRESSION 3D Back to top

  donc la provenance est identique à la mienne


As-tu comparé la puissance de l'aimant entre le bleu et le rouge ?
(sans appareil, juste des essais type "tournevis")


A+

jouez jouef

MONFRED
Pilote Vétéran

Online

Joined: 19 Apr 2017
Posts: 1,261
Localisation: AUVERGNE
Code postal: 03000

 PostPosted: Sun 13 Sep 2020 - 11:04    Post subject: IMPRESSION 3D Back to top

  message croisés j'ai complété  mon post précédent



Aucune différence perceptible sur l'attraction d'un tourne vis  , il faudrait mesurer plus finement  avec des poids croissants par exemple ou carrement  l'appareil adéquate .

MONFRED
Pilote Vétéran

Online

Joined: 19 Apr 2017
Posts: 1,261
Localisation: AUVERGNE
Code postal: 03000

 PostPosted: Sun 13 Sep 2020 - 11:12    Post subject: IMPRESSION 3D Back to top




voici un fournisseur qui en propose 3 types  différents :


https://www.aliexpress.com/item/4001063466936.html?spm=a2g0o.detail.1000014…

cumulus
Pilote Vétéran

Online

Joined: 05 Nov 2015
Posts: 743
Localisation: Manosque
Code postal: 04100

 PostPosted: Sun 13 Sep 2020 - 11:49    Post subject: IMPRESSION 3D Back to top

 Encore une fois bravo à @monfred !


Ne manquent plus que des essais comparatifs avec tension, courant et gauss de l’aimantation, @JMG on compte sur toi !

For ever

JMG
Préparateur Officiel Jouef

Online

Joined: 07 Jun 2010
Posts: 9,683
Localisation: ile de france
Code postal: XXXXX

 PostPosted: Sun 13 Sep 2020 - 11:59    Post subject: IMPRESSION 3D Back to top




0,25 A en 12 V, c'est beaucoup.
Les FF030 des Scx Compact et autres consomment 4 fois moins en 12 V et le moteur Jouef 2 fois moins en 17,7 V.


Il faut de toute façon 2 moteurs différents pour 12 et 17,7 V.



MONFRED
Pilote Vétéran

Online

Joined: 19 Apr 2017
Posts: 1,261
Localisation: AUVERGNE
Code postal: 03000

 PostPosted: Sun 13 Sep 2020 - 17:57    Post subject: IMPRESSION 3D Back to top

   c'est la vitesse en charge et la conso aussi probablement, mais c'est vrai que les caractéristiques sont souvent mal exprimées par les vendeurs , le site mabuchi est  lui trés clair .

Astolive
Co-administrateur

Offline

Joined: 09 Nov 2011
Posts: 12,327
Localisation: Ancenis
Code postal: 44150

 PostPosted: Mon 14 Sep 2020 - 10:02    Post subject: IMPRESSION 3D Back to top

  les copains   je regarderai à nouveau, ici entre un rouge et un bleu l'aimant était nettement plus fort sur le bleu !
Mais comme l'influence de l'aimant sur la vitesse du moteur a ses limites...



A+

jouez jouef

MONFRED
Pilote Vétéran

Online

Joined: 19 Apr 2017
Posts: 1,261
Localisation: AUVERGNE
Code postal: 03000

 PostPosted: Yesterday at 01:21    Post subject: IMPRESSION 3D Back to top

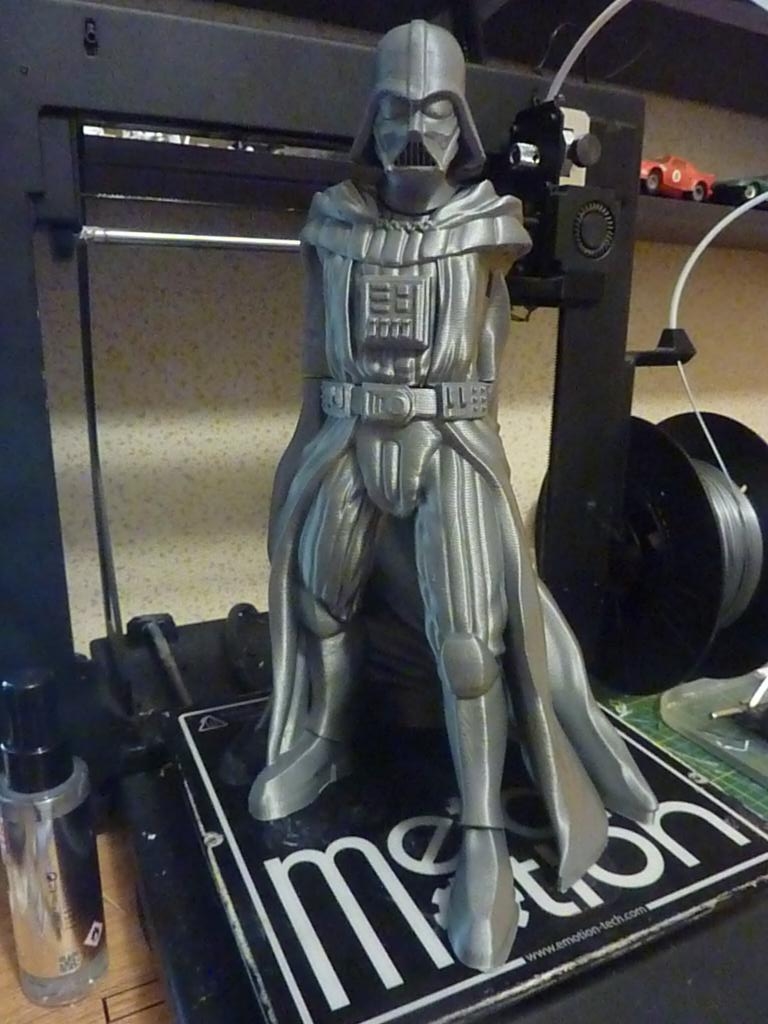

Rien  à voir avec le slot  mais le Yoda m'a donné des envies   :








La plus grosse piéce que j'ai produite , 30 cm de haut  en 3 morceaux  + les bras à venir , des pieds jusqu'au  dessus de  la ceinture un seul morceau  plus de 20h d'impression .

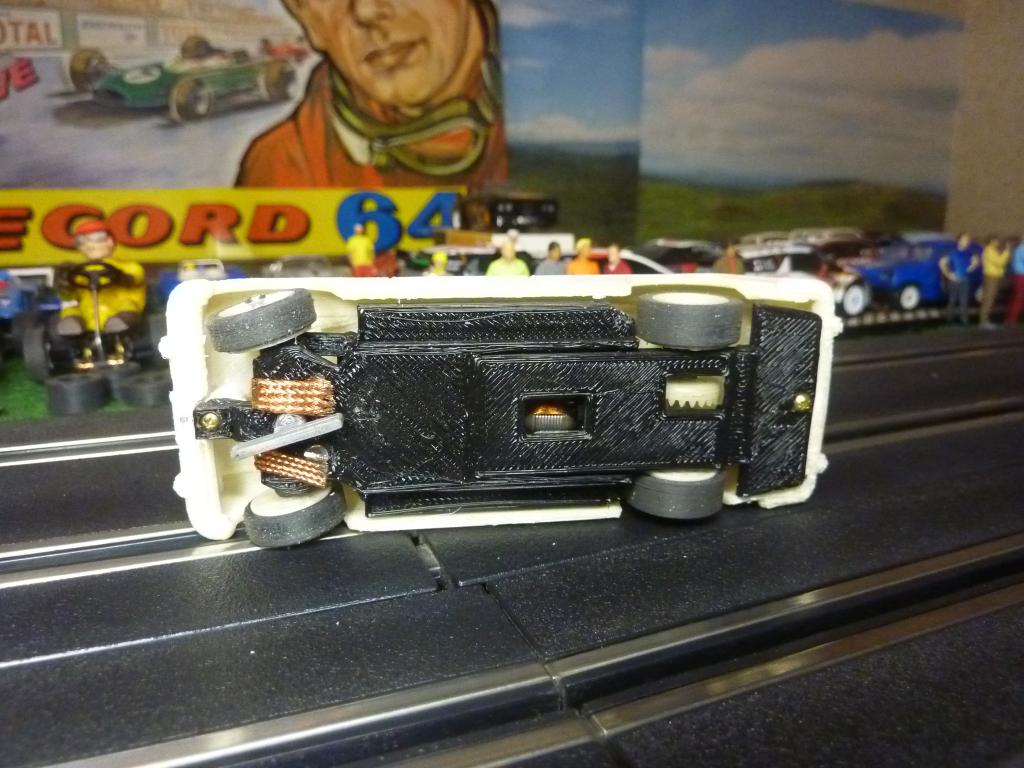

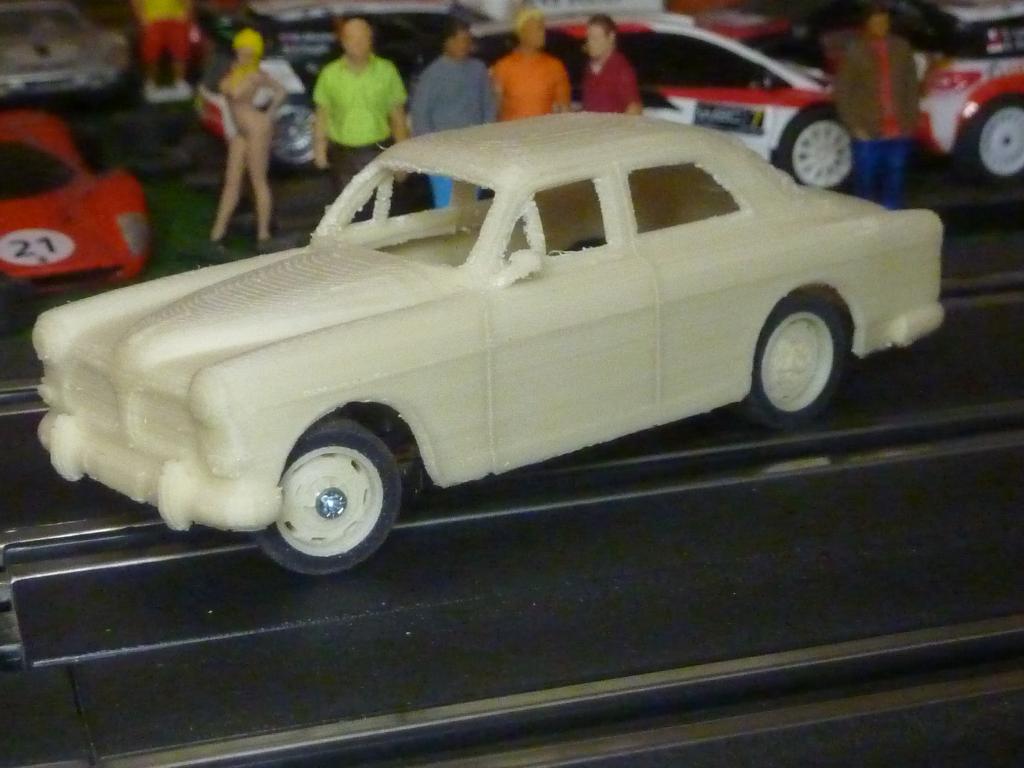

Je n'ai cependant pas oublié le slot ,  une Volvo Amazone ( la 2eme ) moteur Jouef avec super aimant   , pour faire la paire et la course avec la première, son propriétaire assurera les finitions :

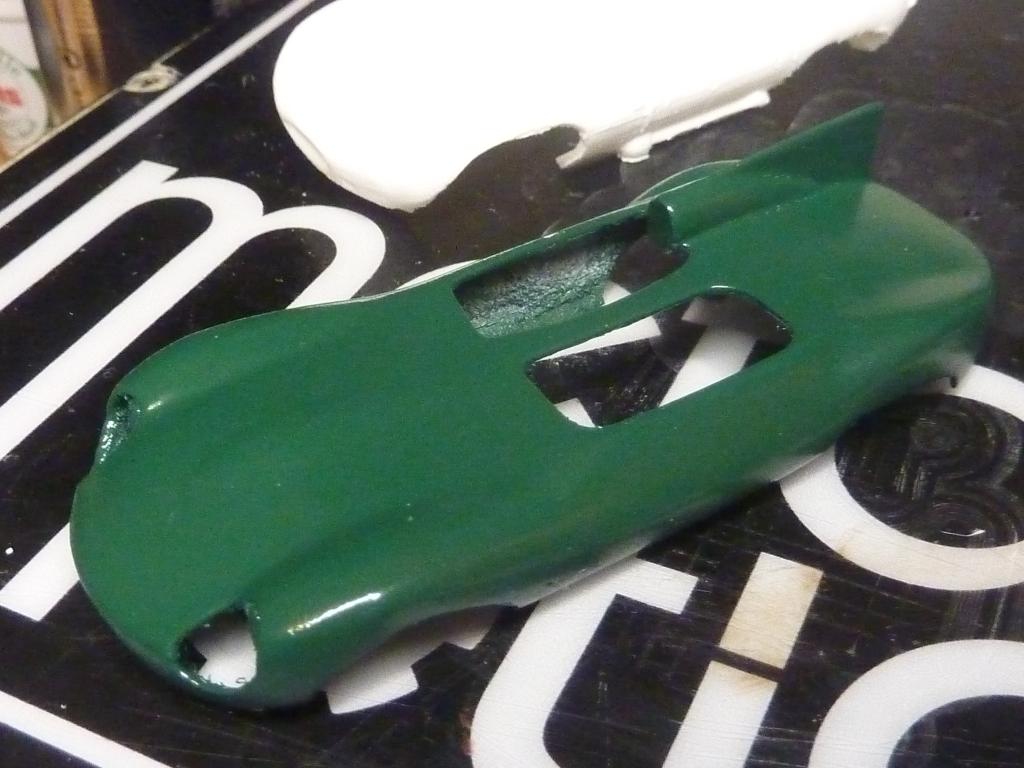

La jaguar D  issue d'un fichier rendu imprimable et précédement montrée  apprêt , ponçage  ( ce n'est pas insurmontable , les surfaces sont trés petites)  et mise en peinture pour le plaisir : résultat la surface est miroir  au bémol du défaut de peinture  récurent en ce moment, une légére   peau d'orange  ( je peint peut être de trop loin et les gouttelettes semblent sécher dés leur arrivée) , mais reste encore du travail pour reprendre les ouvertures des  postes de pilotage  et passager et peut être si je m'en sent le courage refaire les principales  gravures , louvres sur le capot  et les phares  :
