 PostPosted: Tue 31 Dec 2013 - 00:10    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

Voici notre circuit

C'est un deux voies , mais j'ai calé toute une partie du circuit comme si c'était un 4 voies.

Vous noterez que j'aime bien les bankings

Pour le ranger , je le monte au plafond du garage , avec un treuil manuel ; d'ailleurs , vous pouvez discerner les cables au premier plan

Bruno 78

Publicité






 PostPosted: Tue 31 Dec 2013 - 00:10    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

aindelain
Pilote Vétéran

Offline

Joined: 28 Oct 2011
Posts: 642
Localisation: Dagneux
Code postal: 01120

 PostPosted: Tue 31 Dec 2013 - 00:13    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

 à toi

Euh... les photos... elles sont où ?

Festina Lente

Bruno78


Offline

Joined: 30 Dec 2013
Posts: 16
Localisation: St Rémy
Code postal: 78470

 PostPosted: Tue 31 Dec 2013 - 00:29    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

Bonjour,

Je me suis un peu loupé

Je crois que je n'ai pas réussi à joindre la photo

Pareil pour mon avatar

Je vais faire des progrés , et je renverrai un mesaage avec la photo

Bruno 78

astom
Pilote Vétéran

Offline

Joined: 15 Feb 2012
Posts: 1,431
Localisation: chez moi
Code postal: 00000

 PostPosted: Tue 31 Dec 2013 - 08:19    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

t' inquiète , si j' y arrive .... tu y arriveras !

astom
Pilote Vétéran

Offline

Joined: 15 Feb 2012
Posts: 1,431
Localisation: chez moi
Code postal: 00000

 PostPosted: Tue 31 Dec 2013 - 08:21    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

PS : n' oubli pas de passer par la case présentation

Bruno78


Offline

Joined: 30 Dec 2013
Posts: 16
Localisation: St Rémy
Code postal: 78470

 PostPosted: Thu 2 Jan 2014 - 13:20    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

Tu as raison .

Je viens de poster quelques mots;

Merci de tes encouragements , je viens de réussir à paser une photo



Bruno 78

runnox


Offline

Joined: 15 Dec 2013
Posts: 8
Localisation: Miramas
Code postal: 13140

 PostPosted: Thu 2 Jan 2014 - 16:11    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

Tu peu le lever au plafond ??


oups je viens de te relire et effectivement tu le monte au plafond !

Bruno78


Offline

Joined: 30 Dec 2013
Posts: 16
Localisation: St Rémy
Code postal: 78470

 PostPosted: Thu 2 Jan 2014 - 17:36    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

Oui ,

J'ai un treil manuel à cliquet.
Le plateau est posé sur des trétaux.
L'astuce,  c'est de fixer le treuil pls bas que le plan du plateau

Bruno 78

Bruno 78

Marcel
Pilote Vétéran

Offline

Joined: 10 May 2013
Posts: 376
Localisation: Roquebrune sur Argens
Code postal: 83520

 PostPosted: Thu 2 Jan 2014 - 18:22    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

Circuit géant en digital!
Comment tu relie les 4 cables au treuil et comment tu fais pour l'alimentation?

Salut à tous

Ironside
Pilote Vétéran

Offline

Joined: 16 Oct 2013
Posts: 2,683
Localisation: la mure d'isere
Code postal: 38350

 PostPosted: Thu 2 Jan 2014 - 19:33    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

ben tu dois te faire plaisir avec une piste comme ça

ps :j'aime bien aussi le "calage quatre voies"

Astolive
Co-administrateur

Offline

Joined: 09 Nov 2011
Posts: 12,351
Localisation: Ancenis
Code postal: 44150

 PostPosted: Fri 3 Jan 2014 - 12:26    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

Jolie piste et système de rangement ingénieux

jouez jouef

astom
Pilote Vétéran

Offline

Joined: 15 Feb 2012
Posts: 1,431
Localisation: chez moi
Code postal: 00000

 PostPosted: Fri 3 Jan 2014 - 13:21    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

voila de quoi bien s' amuser

Bruno78


Offline

Joined: 30 Dec 2013
Posts: 16
Localisation: St Rémy
Code postal: 78470

 PostPosted: Fri 3 Jan 2014 - 14:22    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

Bonjour,

Pour lever
1. Chacun des 4 cables du plateau passe par une poulie au plafond puis par une poulie située au dessus du treuil
2. Aprés la poulie au dessus du treuil , les 4 cables sont reliés par une manille à un cable unique qui est relié au treuil
3. le treuil est placé plus bas que le plan du plateau.
4 Astuces : choisir des poulies avec des gorges profondes pour eviter que le cable saute
                 Prendre des cables non aginés car le gainage se déchire et coince
                 J'ai doublé les pulies par des points d'ancrage qu permette de fixer une cahine de sécurité pour éviter que le plateau tombe sur la voiture

Pour l'alim
J'ai remplacé le transfo d'origine par l'alim qui est visible sur la photo.
A partir de la base j'ai cablé un rail de 11cm  qui est siyué à la moitié du circuit
Je fais trés attention à bien emboiter les rails pour éviter les pertes.
Les bankings sont assez pratiques pour rattraper un écart latéral
En "ouvarant" ou en "serrant" sans forcer le vrage , on récupére , sur r0cm de rail, un écart  de 1,5 cm : ça aide

Bruno 78

Marcel
Pilote Vétéran

Offline

Joined: 10 May 2013
Posts: 376
Localisation: Roquebrune sur Argens
Code postal: 83520

 PostPosted: Fri 3 Jan 2014 - 18:17    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

OK, merci pour les infos, c'est une idée qui m'intéresse pour un gain de place dans un garage!

Salut à tous

Bruno78


Offline

Joined: 30 Dec 2013
Posts: 16
Localisation: St Rémy
Code postal: 78470

 PostPosted: Fri 3 Jan 2014 - 23:08    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

Bonjour,

Si tu me dit comment faire  pour insérer les photos , je les mets sur le forum

Bruno 78

Bruno 78

Ironside
Pilote Vétéran

Offline

Joined: 16 Oct 2013
Posts: 2,683
Localisation: la mure d'isere
Code postal: 38350

 PostPosted: Sat 4 Jan 2014 - 01:01    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

pour poster une image tu vas dans "stage de pilotage" c'est très bien expliquer meme moi j'y suis arrivé

TRY AGAIN


Offline

Joined: 14 Apr 2012
Posts: 827
Localisation: PAS DE CALAIS
Code postal: 62620

 PostPosted: Sat 4 Jan 2014 - 02:17    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top



-------"laissez-moi rêver encore un peu"-------

Bruno78


Offline

Joined: 30 Dec 2013
Posts: 16
Localisation: St Rémy
Code postal: 78470

 PostPosted: Sat 4 Jan 2014 - 13:35    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

Bonjour,  VOICI LE MESSAGE AVEC LES PHOTOS , et encore merci à LUDO , le modérateur

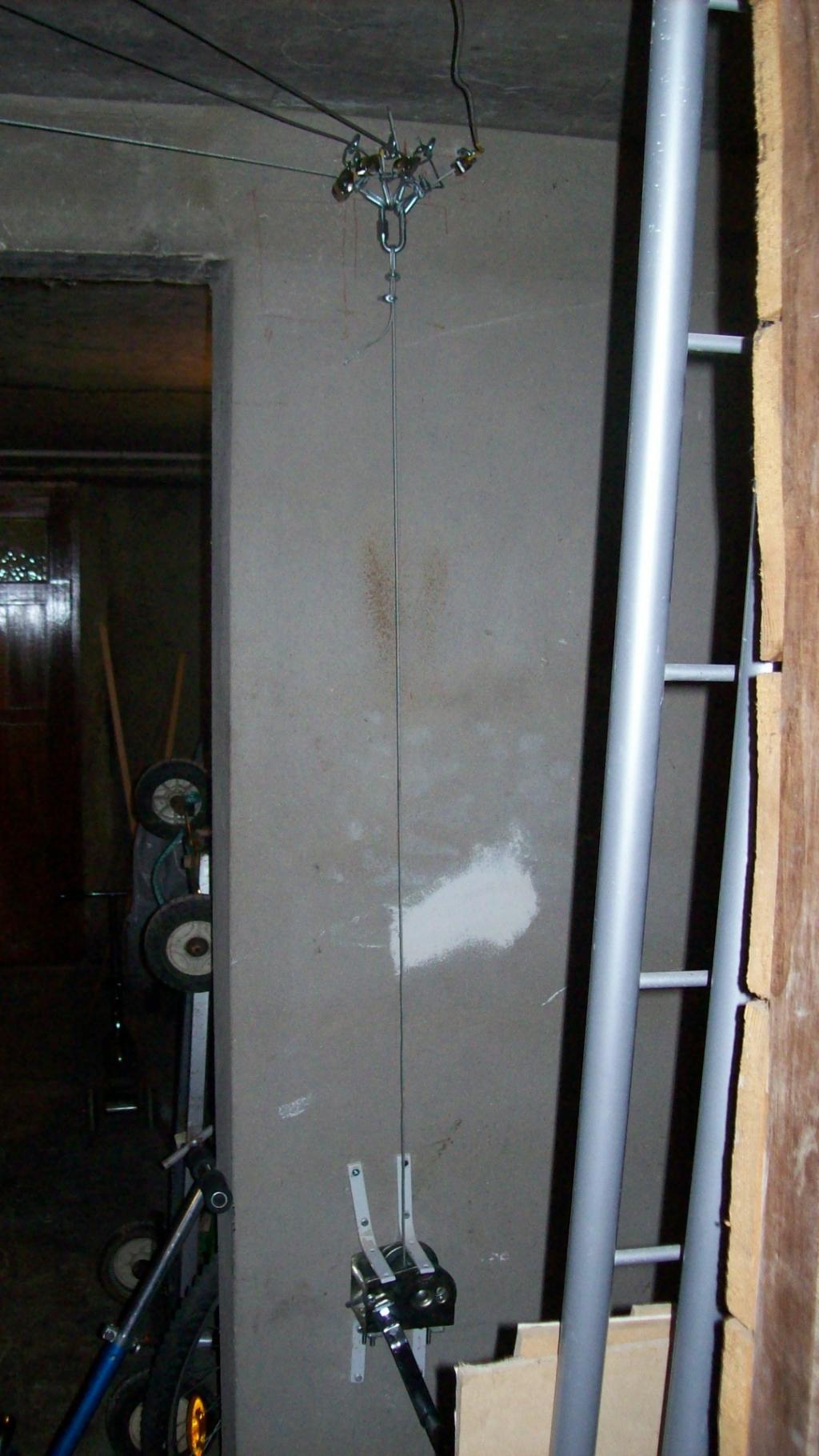

Pour lever

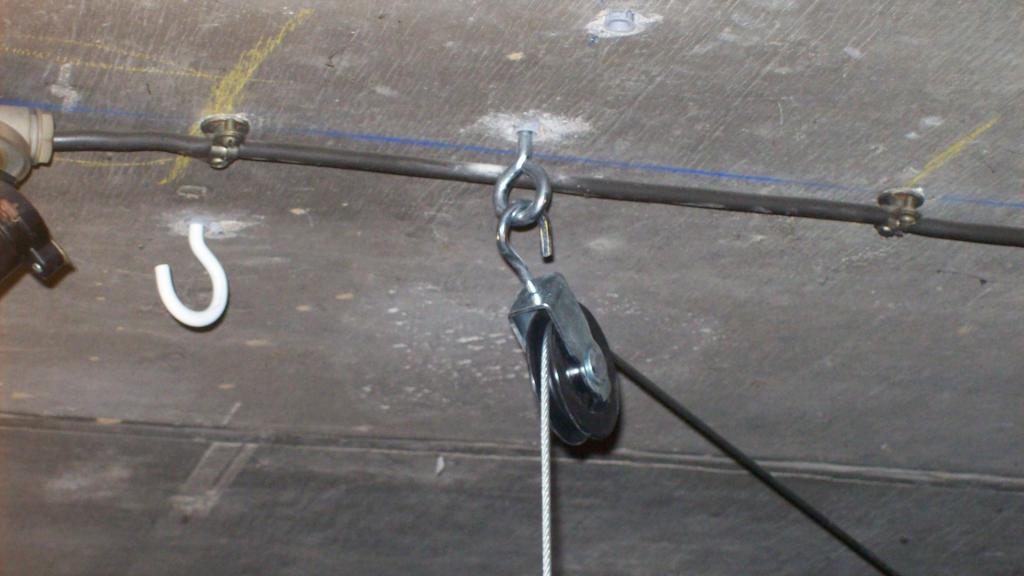

1. Chacun des 4 cables du plateau passe par une poulie au plafond puis par une poulie située au dessus du treuil

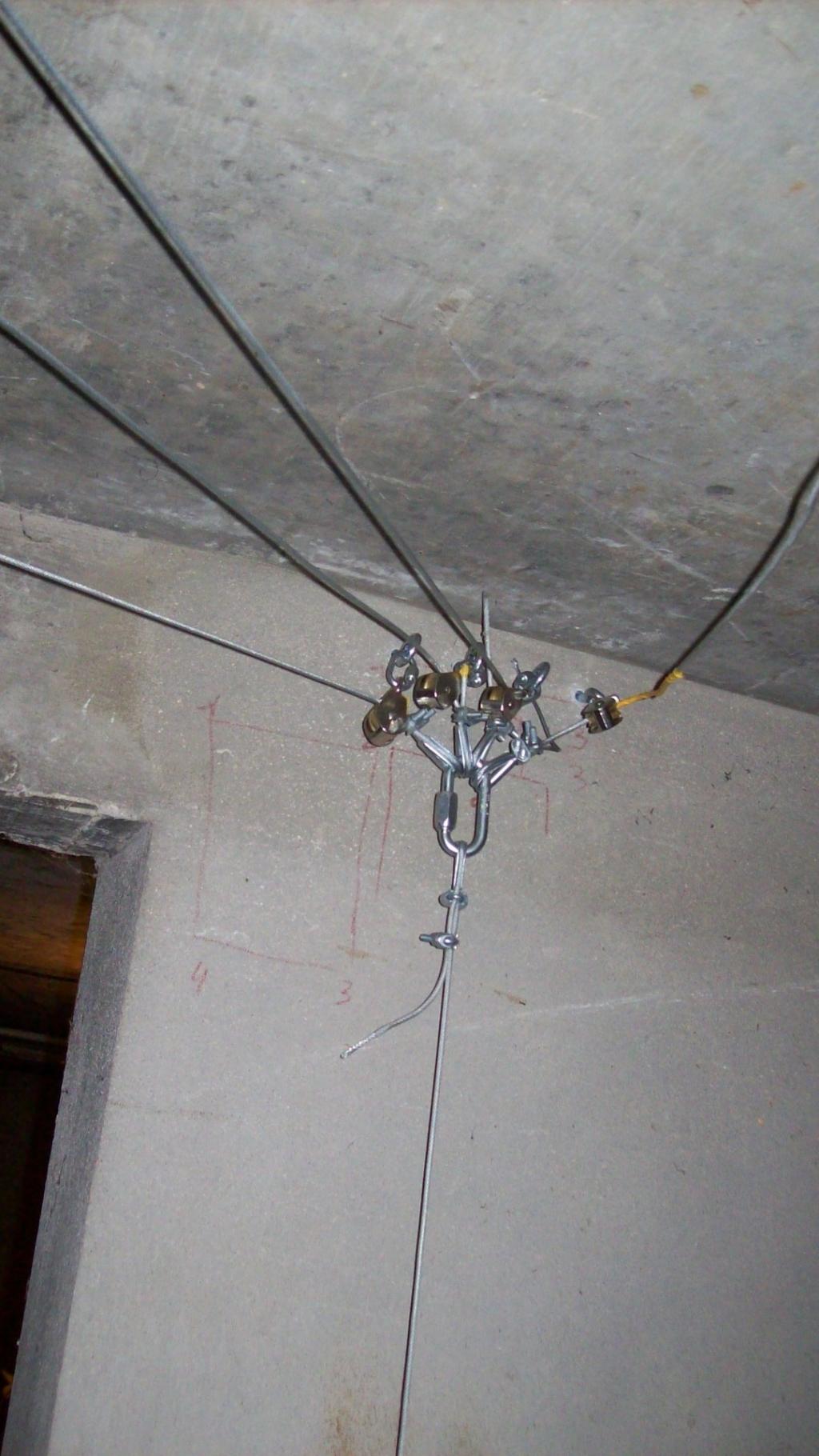

2. Aprés la poulie au dessus du treuil , les 4 cables sont reliés par une manille à un cable unique qui est relié au treuil
3. le treuil est placé plus bas que le plan du plateau.
4 Astuces : choisir des poulies avec des gorges profondes pour eviter que le cable saute
                 Prendre des cables non aginés car le gainage se déchire et coince
                 J'ai doublé les poulies par des points d'ancrage qu permettent de fixer une chaine de sécurité pour éviter que le plateau tombe sur la voiture

Pour l'alim
J'ai remplacé le transfo d'origine par l'alim qui est visible sur la photo.
A partir de la base j'ai cablé un rail de 11cm  qui est situé à la moitié du circuit
Je fais trés attention à bien emboiter les rails pour éviter les pertes.
Les bankings sont assez pratiques pour rattraper un écart latéral
En "ouvrant" ou en "serrant" sans forcer le vrage , on récupére , sur r0cm de rail, un écart  de 1,5 cm : ça aide







Bruno 78

Proxyde


Offline

Joined: 12 Dec 2012
Posts: 422
Localisation: Quebec
Code postal: J0E !

 PostPosted: Sat 4 Jan 2014 - 14:21    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top


Bruno78


Offline

Joined: 30 Dec 2013
Posts: 16
Localisation: St Rémy
Code postal: 78470

 PostPosted: Sat 4 Jan 2014 - 14:46    Post subject: Notre Circuit, à mon fils , ma fille , et moi Back to top

Oui,

Mais ça marche ?

Bruno 78
