Post new topic   Reply to topic    GENTLEMEN DRIVERS Forum Index -> DANS LES PADDOCKS -> LE PADDOCK JOUEF -> Scratches sur Base Jouef
Previous topic :: Next topic
Daryl
Administrateur

Offline

Joined: 09 Jan 2011
Posts: 6,588
Localisation: Centre
Code postal: 36

 PostPosted: Sun 22 Sep 2013 - 22:19    Post subject: Ford Capri (Funny car) Back to top

 Durant l'épreuve du TAJ, vous m'avez permis de faire rouler des Capris.

Je vous l'avoue, la mienne n'a jamais connu la piste... Embarassed ...Ce fut une découverte.

La contagion de JMG à tout surbaisser m'a gagné, et à y regarder de plus près,
je me suis aperçu que cette auto avait un fort potentiel, d'où la version que je vous propose.


Place aux Photos :

















A+


Last edited by Daryl on Fri 24 Jun 2016 - 19:14; edited 3 times in total

Publicité






 PostPosted: Sun 22 Sep 2013 - 22:19    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

Gibou


Offline

Joined: 24 Oct 2012
Posts: 597
Localisation: Nanc les Saint Amour
Code postal: 39160

 PostPosted: Sun 22 Sep 2013 - 22:45    Post subject: Ford Capri (Funny car) Back to top

j'adore la nouvelle gueule de la capri, et tous les petits détails techniques que  tu as su y mettre ......



Embarasa camin

Visit poster’s website
astom
Pilote Vétéran

Offline

Joined: 15 Feb 2012
Posts: 1,435
Localisation: chez moi
Code postal: 00000

 PostPosted: Sun 22 Sep 2013 - 22:52    Post subject: Ford Capri (Funny car) Back to top


BRM
Modérateur

Online

Joined: 21 May 2013
Posts: 6,906
Localisation: Moselle
Code postal: 57

 PostPosted: Sun 22 Sep 2013 - 23:05    Post subject: Ford Capri (Funny car) Back to top

Salut l'Artiste ,
>>>> parfaitement sympathique cette Version surbaissée ,
...mais où trouves-tu les petits roulements ??

BRM
JOUEF COLLECTOR
Sloteur "Vintage" en formation

Daryl
Administrateur

Offline

Joined: 09 Jan 2011
Posts: 6,588
Localisation: Centre
Code postal: 36

 PostPosted: Sun 22 Sep 2013 - 23:23    Post subject: Ford Capri (Funny car) Back to top

@ BRM     le renseignement est là.......

http://gentlemendrivers.xooit.fr/t4420-Porsche-917-Mabuchi-transversal.htm




A+

BRM
Modérateur

Online

Joined: 21 May 2013
Posts: 6,906
Localisation: Moselle
Code postal: 57

 PostPosted: Sun 22 Sep 2013 - 23:33    Post subject: Ford Capri (Funny car) Back to top

Eh ben , ...y a plus qu'à ....!!!

BRM
JOUEF COLLECTOR
Sloteur "Vintage" en formation

JMG
Préparateur Officiel Jouef

Online

Joined: 07 Jun 2010
Posts: 9,827
Localisation: ile de france
Code postal: XXXXX

 PostPosted: Mon 23 Sep 2013 - 01:02    Post subject: Ford Capri (Funny car) Back to top

En coupant le toit à ce niveau, on peut lui donner un profil qui correspond un peu mieux à la réalité.




Last edited by JMG on Mon 23 Sep 2013 - 19:03; edited 1 time in total

Frenzy
Pilote Vétéran

Offline

Joined: 15 Aug 2013
Posts: 772
Localisation: AUZOUER EN TOURAINE
Code postal: 37110

 PostPosted: Mon 23 Sep 2013 - 07:19    Post subject: Ford Capri (Funny car) Back to top

 c beau

Fonce dans le mur mais pas trop vite sinon ça fait mal!!!

Visit poster’s website
Astolive
Co-administrateur

Offline

Joined: 09 Nov 2011
Posts: 12,480
Localisation: Ancenis
Code postal: 44150

 PostPosted: Mon 23 Sep 2013 - 23:49    Post subject: Ford Capri (Funny car) Back to top

Superbe Daryl

jouez jouef

Eric
Pilote Vétéran

Offline

Joined: 08 Apr 2009
Posts: 1,809
Localisation: nord
Code postal: 59700

 PostPosted: Tue 24 Sep 2013 - 08:33    Post subject: Ford Capri (Funny car) Back to top

J'adore!

240 voitures dont....90 Jouefs !

Pat


Offline

Joined: 01 Aug 2013
Posts: 527
Localisation: Nice
Code postal: 06

 PostPosted: Tue 24 Sep 2013 - 09:32    Post subject: Ford Capri (Funny car) Back to top


Proxyde


Offline

Joined: 12 Dec 2012
Posts: 422
Localisation: Quebec
Code postal: J0E !

 PostPosted: Fri 27 Sep 2013 - 13:31    Post subject: Ford Capri (Funny car) Back to top


aindelain
Pilote Vétéran

Offline

Joined: 28 Oct 2011
Posts: 642
Localisation: Dagneux
Code postal: 01120

 PostPosted: Sat 28 Sep 2013 - 20:56    Post subject: Ford Capri (Funny car) Back to top

Je vais te renvoyer la mienne...

Festina Lente

Daryl
Administrateur

Offline

Joined: 09 Jan 2011
Posts: 6,588
Localisation: Centre
Code postal: 36

 PostPosted: Sat 28 Sep 2013 - 21:54    Post subject: Ford Capri (Funny car) Back to top

....Pas cap'..... Mr. Green

mais rien que de raccourcir simplement les appuis, le reste est accessoire !

A+

Frenzy
Pilote Vétéran

Offline

Joined: 15 Aug 2013
Posts: 772
Localisation: AUZOUER EN TOURAINE
Code postal: 37110

 PostPosted: Sun 29 Sep 2013 - 08:13    Post subject: Ford Capri (Funny car) Back to top

c'est quand même très bien réalisé


Chapeau l'artiste et merci pour les infos de modifs

Fonce dans le mur mais pas trop vite sinon ça fait mal!!!

Visit poster’s website
Daryl
Administrateur

Offline

Joined: 09 Jan 2011
Posts: 6,588
Localisation: Centre
Code postal: 36

 PostPosted: Sun 1 Dec 2013 - 23:14    Post subject: Ford Capri (Funny car) Back to top

 Cet aprèm c'était travaux pratiques....sur le moteur.

 J'ai repris le berlingue cramé de la BRM,

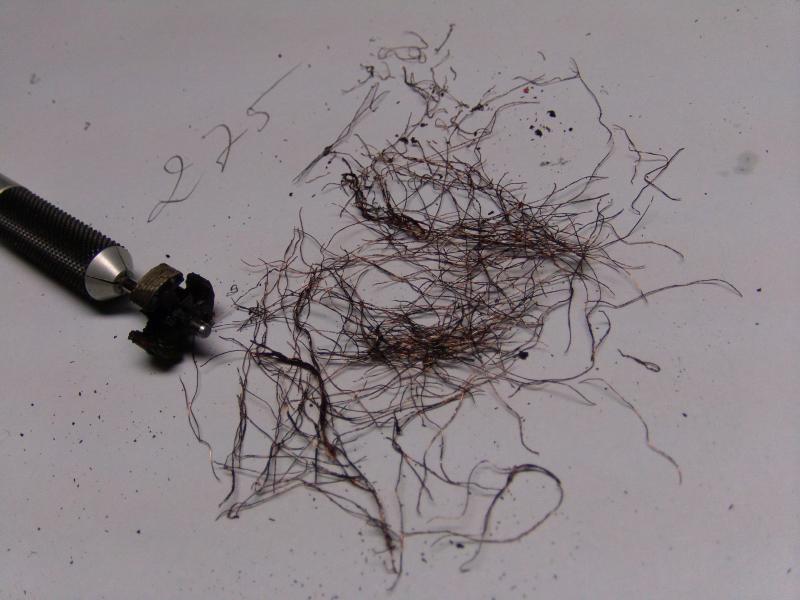

coupé les bobines, et sur la dernière
j'ai coupé avec précaution en 1 seule coupe,

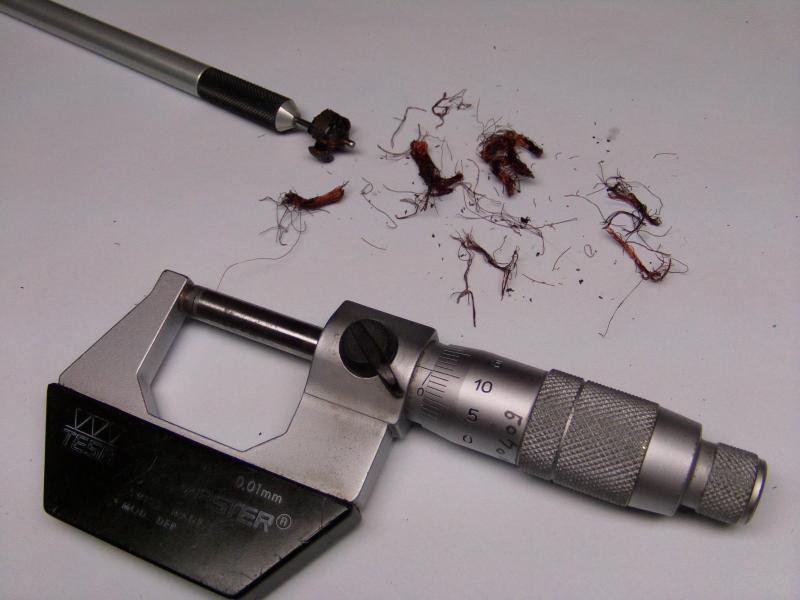

et j'ai compté 275 brins de diamètre 0.1mm.

 J'ai repris au tour le diamètre des lamelles des bobines à la toile,
rebobiné avec du fil émaillé de diamètre 0.15mm en comptant 150 tours par bobine,
il faut bien sûr respecter le même sens d'enroulement, j'ai effectué les soudures
sur les 3 pattes du collecteur, lui même préalablement rôdé à la toile de 1000 usé,
repris les plaques à la toile de 800, et assemblé le tout, avec un aimant carré néodyme
remonté les charbons, rôdé pendant 1h à 3V et 1h à 6V.

 Ensuite j'ai remonté le moteur dans son logement sur le châssis,

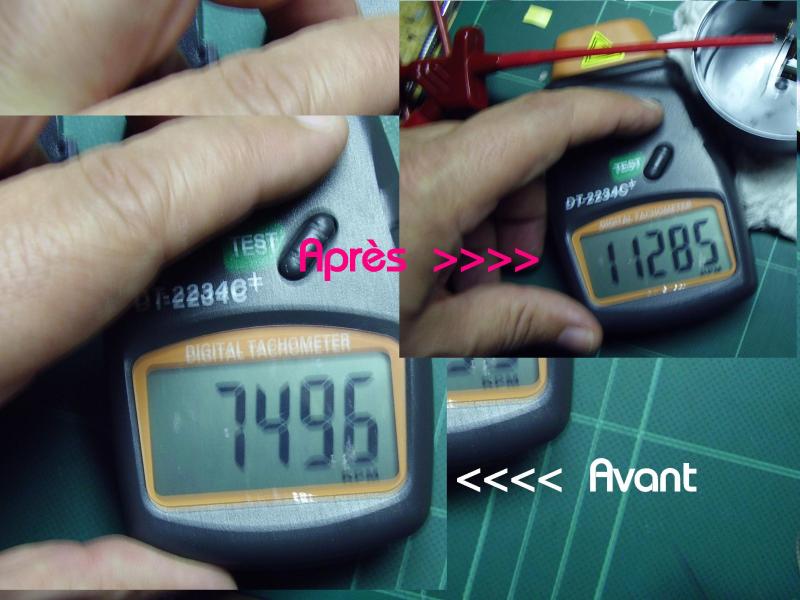

posé une pastille réfléchissante, branché sous 16V, et j'ai pris la rotation sur les roues.....
Résultat 11285 trs/mn, ce qui signifie que le moteur a pris 37000 trs/mn.

Le résultat en photo :  (et maintenant la capri est bien "Outlaw")

Rappelez-vous la piste à LM lors de la Proxy GTO,
les 9.30m auraient été parcouru en théorie en 0.926s soit 36.16Kms/h
Pas mal pour une Jouef !

Comme il y a des légères vibrations je vais revoir l'équilibrage de l'axe/bobines....







A+


Last edited by Daryl on Mon 2 Dec 2013 - 09:32; edited 1 time in total

Ironside
Pilote Vétéran

Offline

Joined: 16 Oct 2013
Posts: 2,683
Localisation: la mure d'isere
Code postal: 38350

 PostPosted: Mon 2 Dec 2013 - 00:09    Post subject: Ford Capri (Funny car) Back to top

ou peut on se procurer ce petit compte tours? en tous cas  et

Astolive
Co-administrateur

Offline

Joined: 09 Nov 2011
Posts: 12,480
Localisation: Ancenis
Code postal: 44150

 PostPosted: Mon 2 Dec 2013 - 10:45    Post subject: Ford Capri (Funny car) Back to top

Chapeau bas "chef "  et  total

Voilà un travail que j'aimerai pouvoir faire, ça me ressusciterait pas mal de moteur.
J'ai quelques bobines au fil simplement coupé au niveau du collecteur mais je suis incapable de faire la soudure Embarassed

On veut bien voir la bobine refaite en photo  Mr. Green

A+

jouez jouef

TRITON
Pilote Vétéran

Online

Joined: 25 Nov 2012
Posts: 1,469
Localisation: pas de calais
Code postal: 62

 PostPosted: Mon 2 Dec 2013 - 13:44    Post subject: Ford Capri (Funny car) Back to top

  bravo Daryl superbe travail

@+

Didier

Gérard
Pilote Vétéran

Online

Joined: 21 Nov 2009
Posts: 3,910
Localisation: Nièvre
Code postal: 58

 PostPosted: Mon 2 Dec 2013 - 16:29    Post subject: Ford Capri (Funny car) Back to top

avec Astrolive, je n'arrive pas à trouver les fils à ressouder c'est trop petit, alors rebobiner "Tu peux te brosser Martine"

A+ amitiés Gérard
