 PostPosted: Sat 5 Jan 2013 - 14:59    Post subject: Porsche 917 Mabuchi transversal Back to top

Bossant actuellement sur la Ferrari P4 spyder, je souhaiterais y mettre un habitacle complet avec sièges, tableau de bord et un beau pilote entier et non une plaque qui bouche complètement le cockpit.
Ce souhait élimine le moteur Jouef, trop long. Reste à trouver, sans trop chercher, un moteur plus court fonctionnant en 12 volts.
J'avais déjà adapté des moteurs Mabuchi à des Jouef mais en position classique, un peu comme sur les Jouef avec Mabuchi.

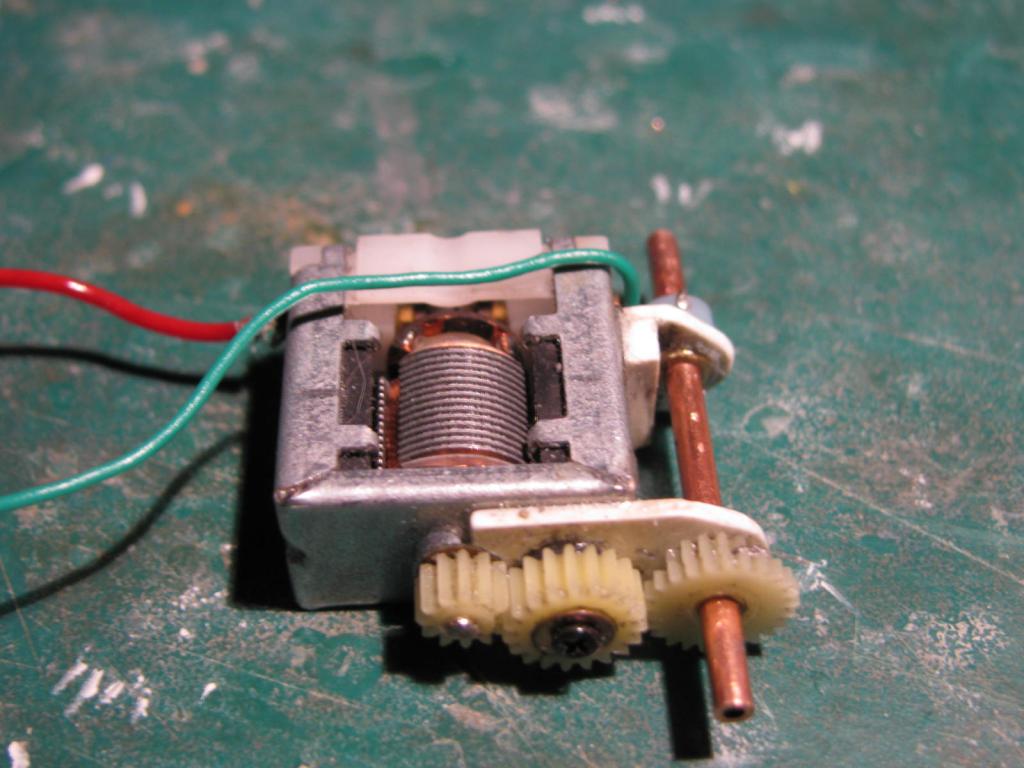

Là aussi c'est encore trop long..Reste la solution transversale:

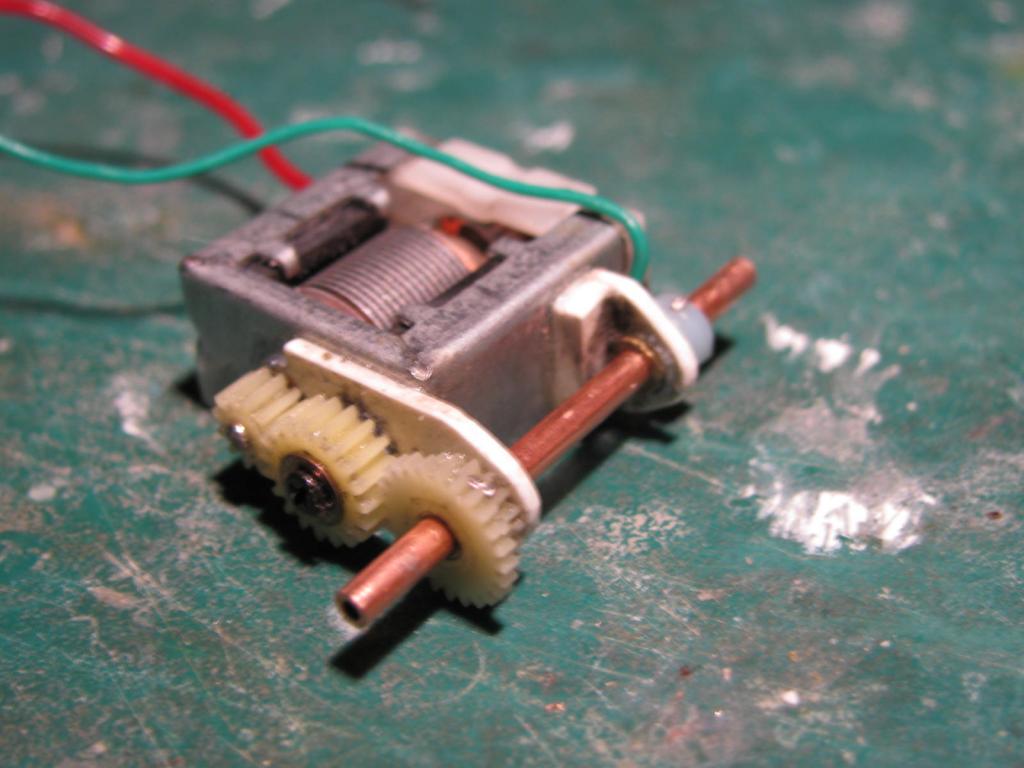

Les pignons viennent du moteur à friction de la P4 Maisto ! J'ai fait avec ce que j'avais, pas grand chose, sous la main.

Les supports d'axe sont en carte plastique de 1 mm avec des paliers en laiton. L'axe, tube de cuivre, permet d'être percé pour mettre des goupilles dans la couronne et la butée.

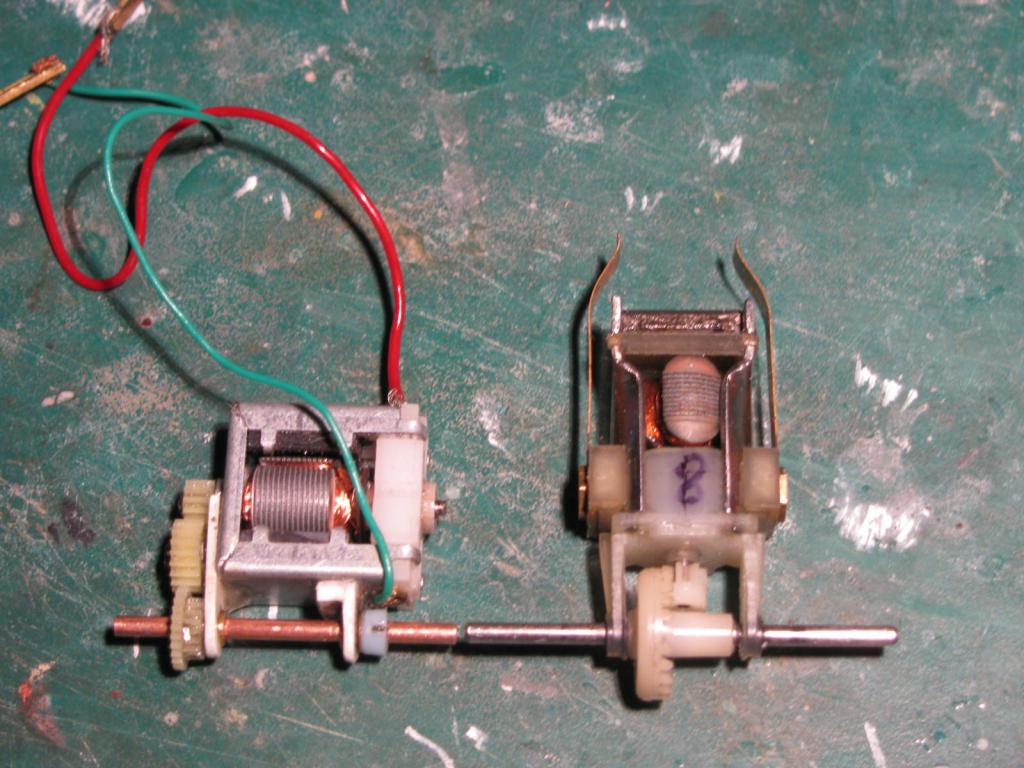

Comparaison avec un Jouef.

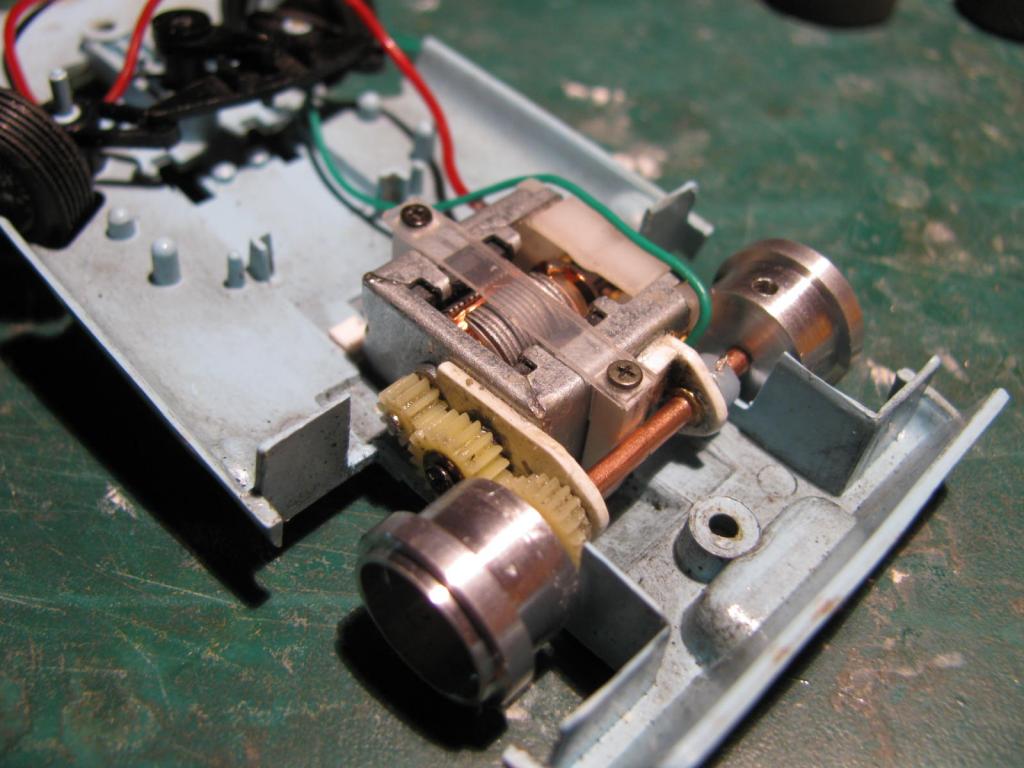

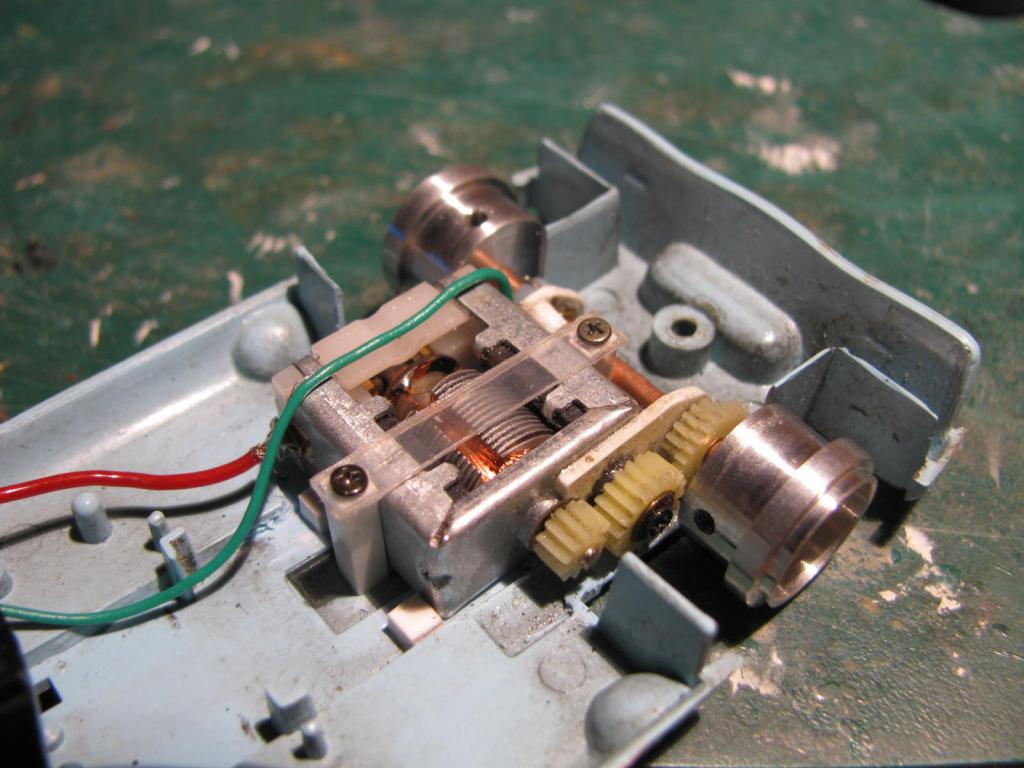

Montage sur une 917. La fixation est sommaire mais c'est juste pour tester si cela tiendra les 17 volts.
Après plus de 300 tours, pas de soucis. Fonctionnement silencieux et perfos supérieures au Jouef. Je valide !

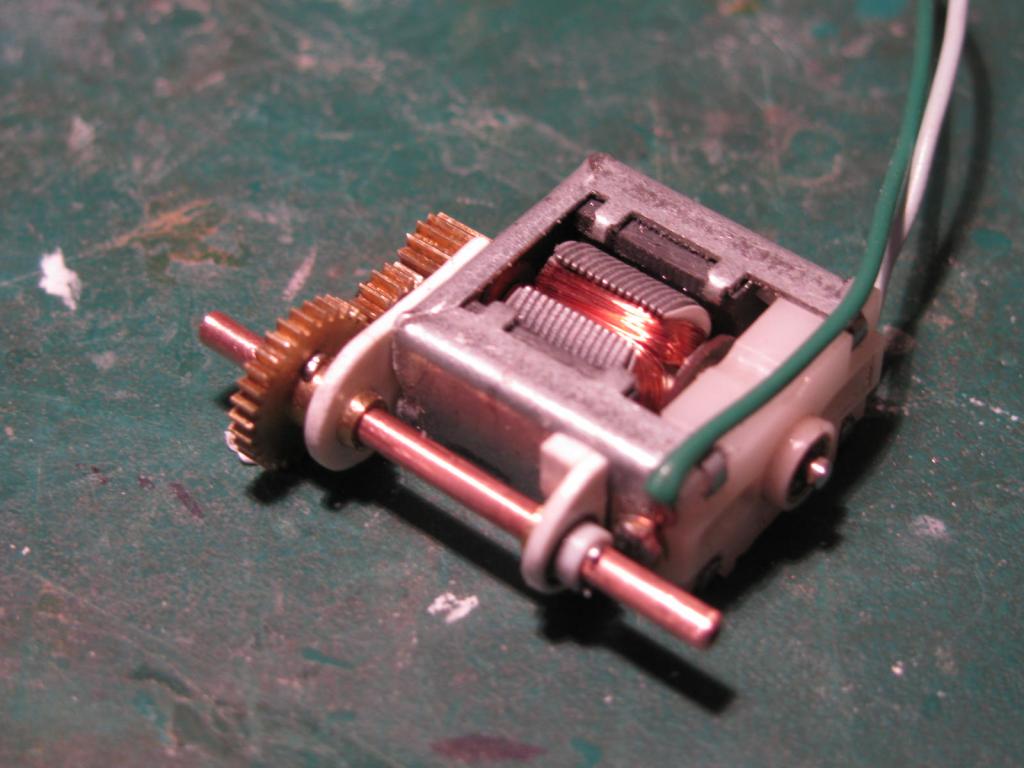

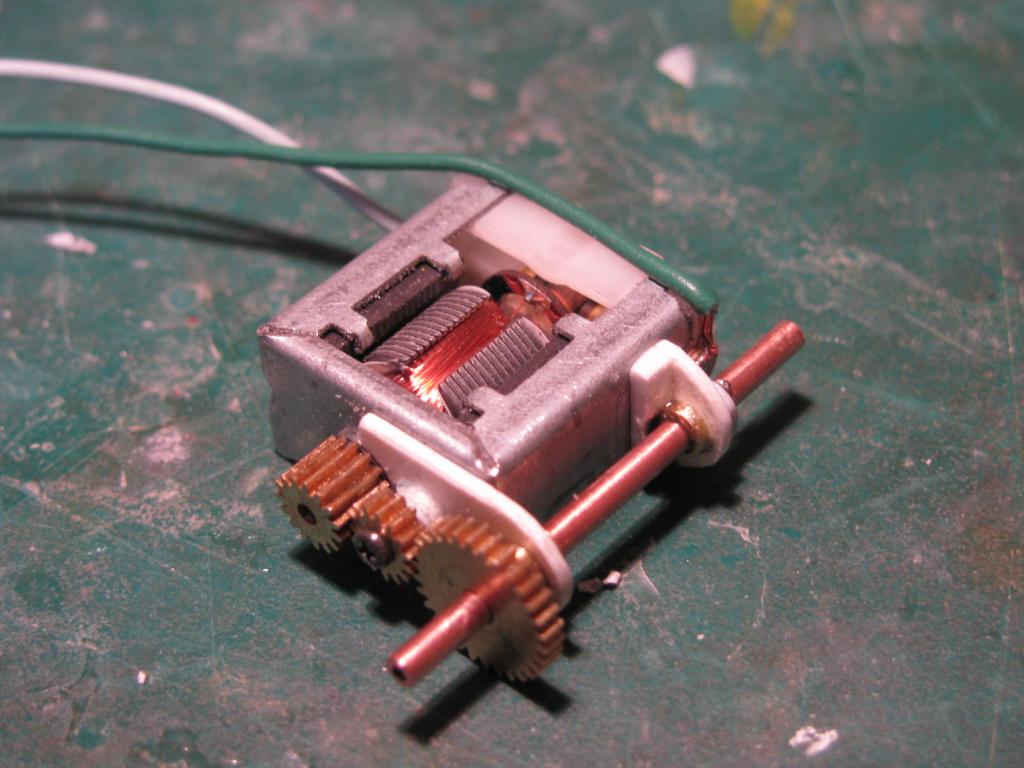

La version métallique, plus compacte. Les pignons viennent de L'octant, magasin bien équipé. Reste à tester....

Res non verba !

Publicité






 PostPosted: Sat 5 Jan 2013 - 14:59    Post subject: Publicité Back to top

PublicitéSupprimer les publicités ?

Fondateur
Guest

Offline




 PostPosted: Sat 5 Jan 2013 - 15:32    Post subject: Porsche 917 Mabuchi transversal Back to top

Il est dingue cet Alain

JMG
Préparateur Officiel Jouef

Offline

Joined: 07 Jun 2010
Posts: 9,801
Localisation: ile de france
Code postal: XXXXX

 PostPosted: Sat 5 Jan 2013 - 16:22    Post subject: Porsche 917 Mabuchi transversal Back to top





Daryl
Administrateur

Offline

Joined: 09 Jan 2011
Posts: 6,582
Localisation: Centre
Code postal: 36

 PostPosted: Sat 5 Jan 2013 - 17:15    Post subject: Porsche 917 Mabuchi transversal Back to top

 T'as pas osé les roulements à la place des paliers ?

Le fait d'avoir transféré de la masse sur l'AR ne la rend pas plus survireuse ?

A+

YACCO13
Maître Carrossier Jouef

Offline

Joined: 29 Aug 2010
Posts: 1,860
Localisation: MARSEILLE
Code postal: 13010

 PostPosted: Sat 5 Jan 2013 - 22:46    Post subject: Porsche 917 Mabuchi transversal Back to top

Je vais voir chez L'Octant pour les roulements à bille. Les paliers ont été découpés dans des rouages de pièces d'horlogerie.
Elle n'est pas plus survireuse que la "normale" mais comme elle est plus nerveuse il faut doser l'accélération en sortie de virage.

Daryl
Administrateur

Offline

Joined: 09 Jan 2011
Posts: 6,582
Localisation: Centre
Code postal: 36

 PostPosted: Sun 6 Jan 2013 - 00:10    Post subject: Porsche 917 Mabuchi transversal Back to top

 J'en ai fait venir de chez "roulement passion" livraison sous 8 jours, ils sont tellement petits que j'ose pas les sortir de l'emballage...

Pour le moteur, quelle est ta source d'appro ?

Le mabushi prenant plus de tours, quel est ton rapport de transmission moteur / axe roues, similaire à celui d'une jouef classique ?

A+

YACCO13
Maître Carrossier Jouef

Offline

Joined: 29 Aug 2010
Posts: 1,860
Localisation: MARSEILLE
Code postal: 13010

 PostPosted: Sun 6 Jan 2013 - 01:11    Post subject: Porsche 917 Mabuchi transversal Back to top

Merci pour le tuyau, j'ai été voir. Leurs prix sont plus bas que chez l'octant. Ce qui me gêne est le diamètre extérieur, trop grand pour mes supports actuels. A voir...
J'ai trouvé il y a une paire d'année sur ebay un petit lot de ces moteurs. Je crois me souvenir qu'ils étaient vendus pour aller sur des TCR.
Le rapport sur un moteur Jouef est de 0,3 si je ne me trompe pas. Pour celui avec les pignons laiton j'ai 0,5. Pour celui avec les pignons en plastique je ne sais plus.

alinen


Offline

Joined: 22 Sep 2012
Posts: 375
Localisation: sisteron
Code postal: 04200

 PostPosted: Sun 6 Jan 2013 - 05:30    Post subject: Porsche 917 Mabuchi transversal Back to top

L Horloger de Marseille ....

Freiner pour aller plus vite

LM67


Offline

Joined: 25 Jun 2009
Posts: 881
Localisation: limousin
Code postal: 87000

 PostPosted: Sun 6 Jan 2013 - 13:38    Post subject: Porsche 917 Mabuchi transversal Back to top

Superbe !


C'est de l'horlogerie




ça me rappel ça :



prototype matchbox Ho 1970 by philippe De lespinay


super le site de l'octant, je crois que j'ai enfin trouvé de quoi rendre mon châssis sidewinder fiable ( mes engrenage en résine fonctionnent bien mais pas longtemps  )


merci du tuyau




A+LM

TRITON
Pilote Vétéran

Offline

Joined: 25 Nov 2012
Posts: 1,467
Localisation: pas de calais
Code postal: 62

 PostPosted: Mon 7 Jan 2013 - 00:13    Post subject: Porsche 917 Mabuchi transversal Back to top

superbe

@+

Didier

Astolive
Co-administrateur

Offline

Joined: 09 Nov 2011
Posts: 12,448
Localisation: Ancenis
Code postal: 44150

 PostPosted: Mon 7 Jan 2013 - 08:52    Post subject: Porsche 917 Mabuchi transversal Back to top

Excellente cette adaptation moteur

jouez jouef

raging bull


Offline

Joined: 26 Nov 2012
Posts: 632
Localisation: guarbecque
Code postal: 62330

 PostPosted: Thu 31 Jan 2013 - 23:55    Post subject: Porsche 917 Mabuchi transversal Back to top

Bravo pour la technique et merci pour les infos
